ஃபிளாஞ்ச்

பங்கைப் புரிந்துகொள்வதுஃபிளாஞ்ச்தொழில்துறை பயன்பாடுகளில்: ஒரு விரிவான வழிகாட்டி

குழாய் அமைப்பில் ஒரு முக்கிய பகுதியாக, குழாய்கள், வால்வுகள், குழாய்கள் மற்றும் பிற உபகரணங்களை இணைப்பதில் விளிம்புகள் முக்கிய பங்கு வகிக்கின்றன. தயாரிப்புகள் எண்ணெய் மற்றும் எரிவாயு, இரசாயன அல்லது நீர் சுத்திகரிப்பு நிலையங்கள் மற்றும் இந்த இடங்களில் பயன்படுத்தப்படுகின்றன.

அ என்பது என்னஃபிளாஞ்ச்?

விளிம்புகள் என்பது குழாய்கள், பொருத்துதல்கள் அல்லது இயந்திரங்களை இணைக்கப் பயன்படும் விளிம்புகள் அல்லது முகடுகள். எளிதாக அசெம்பிளி செய்வதற்கும், பிரித்தெடுப்பதற்கும் மற்றும் ஆய்வு செய்வதற்கும் வலுவான இணைப்பை உருவாக்க விளிம்புகள் போல்ட் அல்லது பற்றவைக்கப்படுகின்றன. வெவ்வேறு அழுத்தங்கள், வெப்பநிலைகள் மற்றும் சுற்றுச்சூழல் நிலைமைகளைத் தாங்குவதற்கு விளிம்புகள் பல்வேறு வடிவங்கள் மற்றும் அளவுகளில் வருகின்றன. இணைப்புகளை தரப்படுத்துவதன் மூலம், விளிம்புகள் அமைப்புகளுக்கு இடையே இயங்கக்கூடிய தன்மையை ஊக்குவிக்கின்றன, இதனால் வேலையில்லா நேரம் மற்றும் பராமரிப்பு செலவுகள் குறைக்கப்படுகின்றன.

விளிம்புகளின் முக்கிய அளவுருக்கள்

அளவு: பெயரளவு குழாய் அளவு (NPS) அல்லது விட்டம் ஆகியவற்றைக் குறிக்கிறது, இது இணைக்கப்பட்ட கூறுகளுடன் பொருந்த வேண்டும்.

அழுத்த மதிப்பீடு: விளிம்பு தாங்கக்கூடிய அதிகபட்ச அழுத்தத்தைக் குறிக்கிறது, பொதுவாக ANSI/ASME (எ.கா. வகுப்பு 150, வகுப்பு 300, வகுப்பு 600) போன்ற தரநிலைகளின்படி வகைப்படுத்தப்படுகிறது.

பொருட்கள்: பொதுவாகப் பயன்படுத்தப்படும் பொருட்களில் கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, அலாய் ஸ்டீல் மற்றும் பித்தளை அல்லது தாமிரம் போன்ற இரும்பு அல்லாத உலோகங்கள் அடங்கும், அவை அவற்றின் அரிப்பு எதிர்ப்பு மற்றும் வலிமைக்காக தேர்ந்தெடுக்கப்படுகின்றன.

முக வகைகள்: இதில் தட்டையான முகங்கள் (FF), உயர்த்தப்பட்ட முகங்கள் (RF) மற்றும் ரிங் மூட்டுகள் (RTJ) ஆகியவை அடங்கும், இது சீல் செய்யும் திறனை பாதிக்கிறது.

போல்ட் துளை தளவமைப்பு: போல்ட் துளைகளின் எண்ணிக்கை மற்றும் விட்டம், அவை சீரமைப்பு மற்றும் இறுக்கத்திற்கு முக்கியமானவை.

தரநிலைகள்: ANSI, ASME, DIN அல்லது JIS போன்ற சர்வதேச தரங்களுடன் இணங்குவது இணக்கம் மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

விரிவான தயாரிப்பு அளவுருக்கள் அட்டவணை

அளவுரு	விளக்கம்	பொதுவான மதிப்புகள்
பெயரளவு அளவு	குழாய் இணைப்பின் விட்டம்	1/2" முதல் 24" (அல்லது பெரியது)
அழுத்தம் வகுப்பு	அதிகபட்ச அழுத்தம் மதிப்பீடு	வகுப்பு 150, 300, 600, 900, 1500, 2500
பொருள் தரம்	பயன்படுத்தப்படும் பொருள் வகை	A105 (கார்பன் ஸ்டீல்), SS304 (துருப்பிடிக்காத எஃகு), அலாய் 20
முக வகை	கேஸ்கெட் சீல் செய்வதற்கான மேற்பரப்பு வடிவமைப்பு	உயர்த்தப்பட்ட முகம் (RF), தட்டையான முகம் (FF), மோதிர வகை கூட்டு (RTJ)
போல்ட் வட்டத்தின் விட்டம்	போல்ட் துளை வட்டத்தின் விட்டம்	அளவு மற்றும் வகுப்பின் அடிப்படையில் மாறுபடும் (எ.கா., 3.5"க்கு 2" வகுப்பு 150)
தரநிலைகள்	ஆளும் விவரக்குறிப்புகள்	ANSI/ASME B16.5, DIN 2527, JIS B2220

ஃபிளாஞ்ச்s வகைகள்

விளிம்புகள் அவற்றின் வடிவமைப்பு மற்றும் பயன்பாட்டின் அடிப்படையில் வகைப்படுத்தப்படுகின்றன. மிகவும் பொதுவான வகைகள் இங்கே:

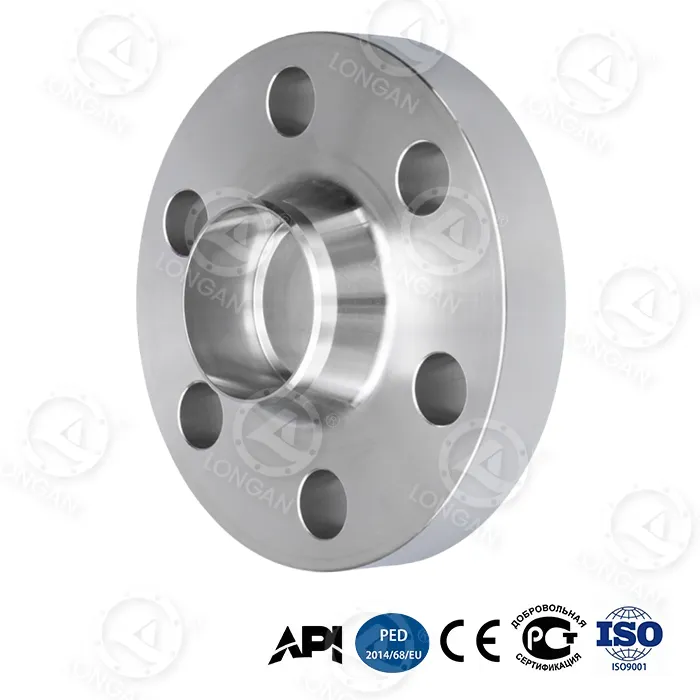

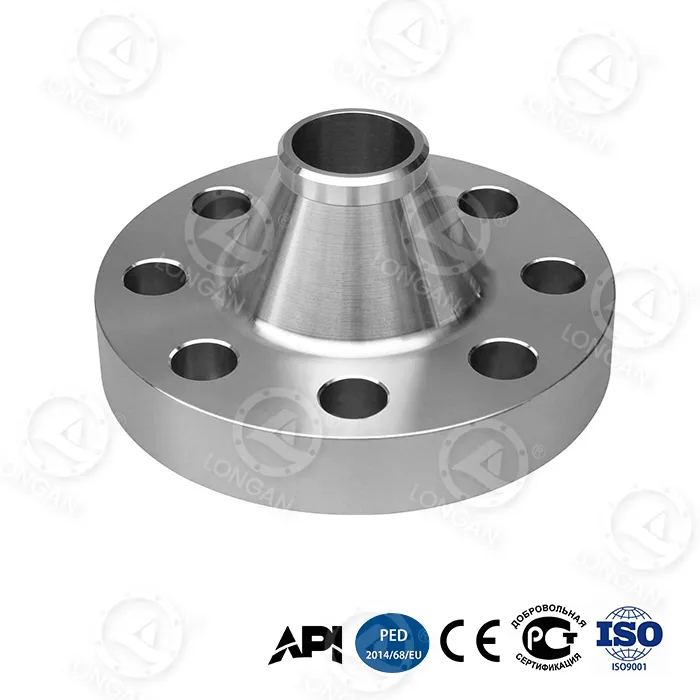

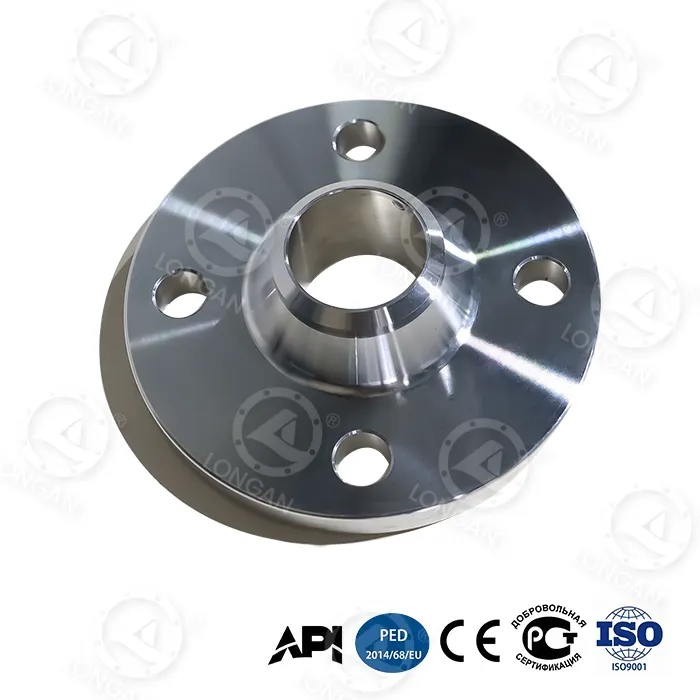

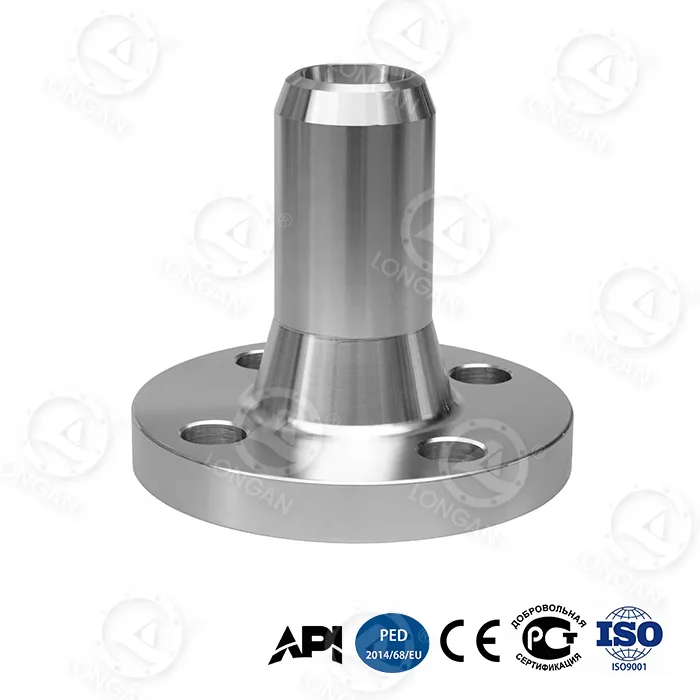

வெல்ட் நெக் ஃபிளேன்ஜ்:உயர் அழுத்த பயன்பாடுகளுக்கான நீண்ட குறுகலான மையத்தைக் கொண்டுள்ளது, உயர் அழுத்த அமைப்புகளுக்கு ஏற்றது.
ஸ்லிப்-ஆன் ஃபிளேன்ஜ்:குழாய் மற்றும் வெல்டிங் மீது சறுக்குவதன் மூலம் நிறுவ எளிதானது, குறைந்த அழுத்த சூழல்களுக்கு ஏற்றது.
குருட்டு விளிம்பு:எதிர்கால விரிவாக்கம் அல்லது ஆய்வுக்கு அனுமதிக்கும் குழாய் அமைப்பின் முடிவை மூடுவதற்குப் பயன்படுகிறது.
சாக்கெட் வெல்ட் ஃபிளேன்ஜ்:மென்மையான ஓட்டம் மற்றும் அதிக வலிமையை வழங்குகிறது, பொதுவாக சிறிய துளை குழாய்களில் பயன்படுத்தப்படுகிறது.
திரிக்கப்பட்ட விளிம்பு:வெல்டிங் இல்லாமல் குழாய்கள் மீது திருகப்பட்டது, அல்லாத அபாயகரமான அல்லது குறைந்த அழுத்த அமைப்புகளுக்கு ஏற்றது.
மடி கூட்டு விளிம்பு:ஸ்டப் எண்ட் கொண்ட ஜோடிகளை எளிதாக சீரமைக்க, அடிக்கடி பிரித்தெடுக்க வேண்டிய அமைப்புகளுக்கு ஏற்றது.

View as

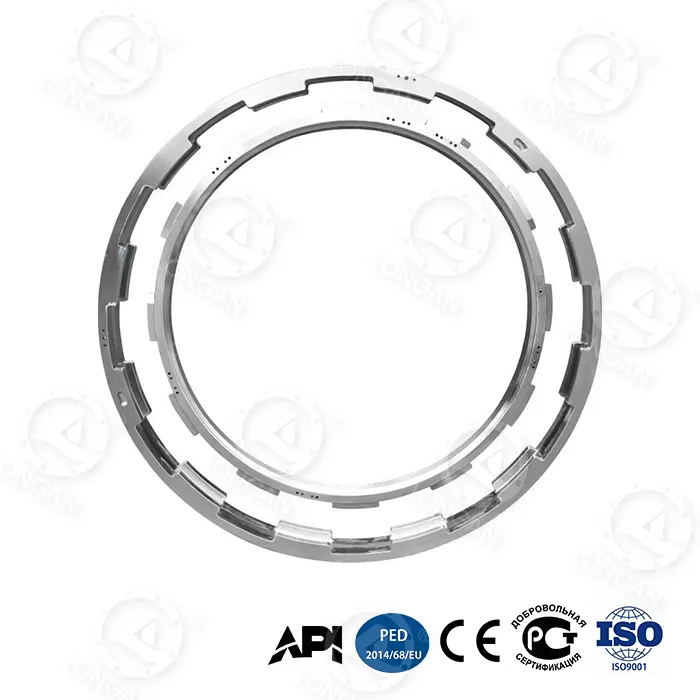

டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு போலியான விளிம்புகள்

சீனா டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு போலியான விளிம்புகள் தொழிற்சாலையில் இருந்து ஹெவி-டூட்டி உதிரிபாகங்களை வாங்குவது பொறியியல் நிறுவனங்களை பாதுகாப்பை தியாகம் செய்யாமல் எடை குறைக்க அனுமதிக்கிறது. ஆக்கிரமிப்பு இரசாயன சூழல்களைத் தாங்குவதற்கு லாங்கன் ஃபிளேன்ஜ் இந்த உயர்-வலிமை கொண்ட போலி இணைப்புகளை வழங்குகிறது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

316L துருப்பிடிக்காத எஃகு போலி flange

லாங்கன் ஃபிளேன்ஜ் தொழில்துறை வாங்குபவர்களுக்கு 316L துருப்பிடிக்காத எஃகு போலியான ஃபிளேன்ஜ் கூறுகளை நேரடியாக எங்கள் உற்பத்தி வரிசையில் இருந்து மொத்தமாக விற்பனை செய்வதற்கான விருப்பத்தை வழங்குகிறது. இந்த கூறு திறம்பட தானிய-எல்லை குரோமியம் குறைபாட்டை நீக்குகிறது, கனரக தொழில்துறை வெல்டிங் செயலாக்கத்தின் போது கட்டமைப்பு விரிசல்களை நிறுத்துகிறது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

sme b16.5 தட்டையான முக விளிம்பு

Sme b16.5 பிளாட் ஃபேஸ் ஃபிளாஞ்ச் லாங்கன் தொழிற்சாலையால் ASME B16.5 நிலையான கட்டமைப்பின் கீழ் தயாரிக்கப்பட்டது. அதன் பயோனிக் தேன்கூடு அமைப்பு வளைக்கும் வலிமையை 65% அதிகரிக்கிறது, மேலும் அளவிடப்பட்ட DN300 வெடிப்பு அழுத்தம் 42MPa ஐ அடைகிறது, GB/T 1048 தேவையை 280% மீறுகிறது. கழுத்தில் பதிக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையத்துடன் இணைந்து சாய்வு தணிக்கப்பட்ட உயர் கார்பன் எஃகு -70 ° C இல் 89J தாக்க கடினத்தன்மையை வழங்குகிறது. தயாரிப்பு API 6A PSL 3G சான்றிதழைப் பெற்றுள்ளது மற்றும் அதி-உயர் அழுத்த வாயு ஊடகத்திற்கு ஏற்றது. லாங்கன் தொழிற்சாலை நேரடியாக வழங்குகிறது, தொகுதி தனிப்பயனாக்கம் மற்றும் விரைவான விநியோகத்தை ஆதரிக்கிறது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

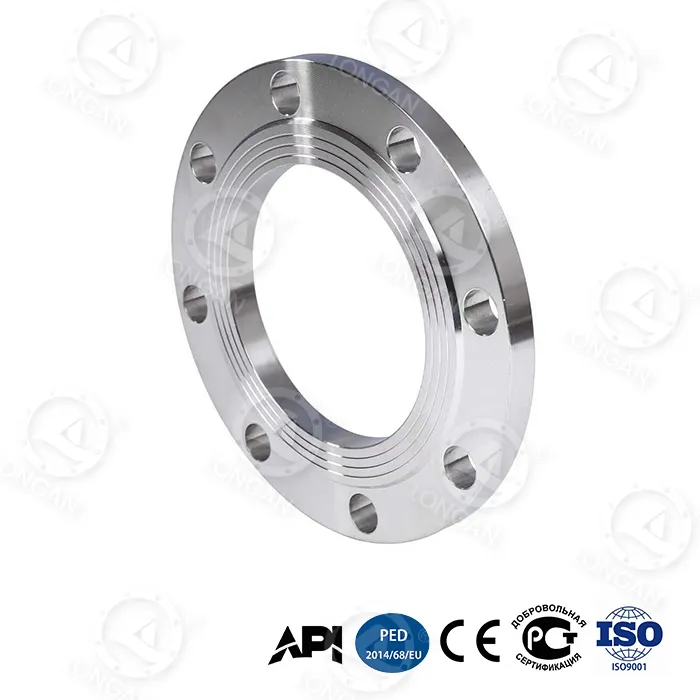

தட்டையான உயர்த்தப்பட்ட முகம் விளிம்பு

முழு முகம் மற்றும் உயர்த்தப்பட்ட கேஸ்கட்கள் இரண்டிலும் வேலை செய்யும் ஒரு விளிம்பு இப்போது கிடைக்கிறது. லாங்கனில் இருந்து பிளாட் உயர்த்தப்பட்ட முக விளிம்பு அதை சரியாக வழங்குகிறது. இது 42MPa (GB/T 1048க்கு மேல் 280%) வரை DN300 பர்ஸ்ட் அழுத்தங்களைக் கையாளுகிறது மற்றும் பயோனிக் தேன்கூடு அமைப்பு மூலம் வளைக்கும் வலிமையை 65% அதிகரிக்கிறது. API 6A PSL 3G சான்றளிக்கப்பட்டது. தொழிற்சாலை நேரடி விலை, இலவச மாதிரிகள் மற்றும் தொழில்நுட்ப ஆதரவு வழங்கப்படுகிறது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

துருப்பிடிக்காத எஃகு தட்டையான விளிம்பு

துருப்பிடிக்காத எஃகு பிளாட் ஃபிளாஞ்ச் சிறந்த அரிப்பு எதிர்ப்பை நேரடியாக லோங்கன் தொழிற்சாலையால் தயாரிக்கப்படுகிறது, இது ஐரோப்பிய மற்றும் அமெரிக்க சப்ளையர்களை விட அதிக விலை செயல்திறனை வழங்குகிறது. பயோனிக் தேன்கூடு அமைப்புடன் இணைந்து சாய்வு தணிக்கும் செயல்முறை வளைக்கும் வலிமையை 65% அதிகரிக்கிறது. DN300 பர்ஸ்ட் பிரஷர் 42MPa ஐ அடைகிறது, மேலும் இது API 6A PSL 3G சான்றிதழைப் பெற்றுள்ளது. இது கடலோர தளங்கள் மற்றும் கடல் நீர் குழாய்கள் போன்ற அரிக்கும் சூழல்களுக்கு ஏற்றது, மேலும் தனிப்பயனாக்கப்பட்ட உற்பத்தியை ஆதரிக்கிறது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

பிளாட் flange asme b16.5

சீனாவில் லோங்கனால் தயாரிக்கப்பட்டது, இந்த பிளாட் ஃபிளேன்ஜ் asme b16.5 தனிப்பயன் தரமற்ற அளவுகளுடன் தொழிற்சாலை விலையில் கிடைக்கிறது. சாய்வு தணித்தல் மற்றும் பயோனிக் தேன்கூடு அமைப்புடன் கட்டப்பட்டுள்ளது, இது வளைக்கும் வலிமையை 65% அதிகரிக்கிறது. DN300 மாறுபாடு 42MPa (தேசிய தரத்தை விட 280% அதிகமாக) வெடிப்பு அழுத்தத்தை அடைகிறது மற்றும் API 6A PSL 3G சான்றிதழைக் கொண்டுள்ளது. வரைபடங்கள் மற்றும் மாதிரிகளுக்கு தனிப்பயனாக்கலை நாங்கள் ஏற்றுக்கொள்கிறோம்.

மேலும் காண்க >> விசாரணையை அனுப்பு >>
