ஃபிளாஞ்ச்

பங்கைப் புரிந்துகொள்வதுஃபிளாஞ்ச்தொழில்துறை பயன்பாடுகளில்: ஒரு விரிவான வழிகாட்டி

குழாய் அமைப்பில் ஒரு முக்கிய பகுதியாக, குழாய்கள், வால்வுகள், குழாய்கள் மற்றும் பிற உபகரணங்களை இணைப்பதில் விளிம்புகள் முக்கிய பங்கு வகிக்கின்றன. தயாரிப்புகள் எண்ணெய் மற்றும் எரிவாயு, இரசாயன அல்லது நீர் சுத்திகரிப்பு நிலையங்கள் மற்றும் இந்த இடங்களில் பயன்படுத்தப்படுகின்றன.

அ என்பது என்னஃபிளாஞ்ச்?

விளிம்புகள் என்பது குழாய்கள், பொருத்துதல்கள் அல்லது இயந்திரங்களை இணைக்கப் பயன்படும் விளிம்புகள் அல்லது முகடுகள். எளிதாக அசெம்பிளி செய்வதற்கும், பிரித்தெடுப்பதற்கும் மற்றும் ஆய்வு செய்வதற்கும் வலுவான இணைப்பை உருவாக்க விளிம்புகள் போல்ட் அல்லது பற்றவைக்கப்படுகின்றன. வெவ்வேறு அழுத்தங்கள், வெப்பநிலைகள் மற்றும் சுற்றுச்சூழல் நிலைமைகளைத் தாங்குவதற்கு விளிம்புகள் பல்வேறு வடிவங்கள் மற்றும் அளவுகளில் வருகின்றன. இணைப்புகளை தரப்படுத்துவதன் மூலம், விளிம்புகள் அமைப்புகளுக்கு இடையே இயங்கக்கூடிய தன்மையை ஊக்குவிக்கின்றன, இதனால் வேலையில்லா நேரம் மற்றும் பராமரிப்பு செலவுகள் குறைக்கப்படுகின்றன.

விளிம்புகளின் முக்கிய அளவுருக்கள்

அளவு: பெயரளவு குழாய் அளவு (NPS) அல்லது விட்டம் ஆகியவற்றைக் குறிக்கிறது, இது இணைக்கப்பட்ட கூறுகளுடன் பொருந்த வேண்டும்.

அழுத்த மதிப்பீடு: விளிம்பு தாங்கக்கூடிய அதிகபட்ச அழுத்தத்தைக் குறிக்கிறது, பொதுவாக ANSI/ASME (எ.கா. வகுப்பு 150, வகுப்பு 300, வகுப்பு 600) போன்ற தரநிலைகளின்படி வகைப்படுத்தப்படுகிறது.

பொருட்கள்: பொதுவாகப் பயன்படுத்தப்படும் பொருட்களில் கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, அலாய் ஸ்டீல் மற்றும் பித்தளை அல்லது தாமிரம் போன்ற இரும்பு அல்லாத உலோகங்கள் அடங்கும், அவை அவற்றின் அரிப்பு எதிர்ப்பு மற்றும் வலிமைக்காக தேர்ந்தெடுக்கப்படுகின்றன.

முக வகைகள்: இதில் தட்டையான முகங்கள் (FF), உயர்த்தப்பட்ட முகங்கள் (RF) மற்றும் ரிங் மூட்டுகள் (RTJ) ஆகியவை அடங்கும், இது சீல் செய்யும் திறனை பாதிக்கிறது.

போல்ட் துளை தளவமைப்பு: போல்ட் துளைகளின் எண்ணிக்கை மற்றும் விட்டம், அவை சீரமைப்பு மற்றும் இறுக்கத்திற்கு முக்கியமானவை.

தரநிலைகள்: ANSI, ASME, DIN அல்லது JIS போன்ற சர்வதேச தரங்களுடன் இணங்குவது இணக்கம் மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

விரிவான தயாரிப்பு அளவுருக்கள் அட்டவணை

அளவுரு	விளக்கம்	பொதுவான மதிப்புகள்
பெயரளவு அளவு	குழாய் இணைப்பின் விட்டம்	1/2" முதல் 24" (அல்லது பெரியது)
அழுத்தம் வகுப்பு	அதிகபட்ச அழுத்தம் மதிப்பீடு	வகுப்பு 150, 300, 600, 900, 1500, 2500
பொருள் தரம்	பயன்படுத்தப்படும் பொருள் வகை	A105 (கார்பன் ஸ்டீல்), SS304 (துருப்பிடிக்காத எஃகு), அலாய் 20
முக வகை	கேஸ்கெட் சீல் செய்வதற்கான மேற்பரப்பு வடிவமைப்பு	உயர்த்தப்பட்ட முகம் (RF), தட்டையான முகம் (FF), மோதிர வகை கூட்டு (RTJ)
போல்ட் வட்டத்தின் விட்டம்	போல்ட் துளை வட்டத்தின் விட்டம்	அளவு மற்றும் வகுப்பின் அடிப்படையில் மாறுபடும் (எ.கா., 3.5"க்கு 2" வகுப்பு 150)
தரநிலைகள்	ஆளும் விவரக்குறிப்புகள்	ANSI/ASME B16.5, DIN 2527, JIS B2220

ஃபிளாஞ்ச்s வகைகள்

விளிம்புகள் அவற்றின் வடிவமைப்பு மற்றும் பயன்பாட்டின் அடிப்படையில் வகைப்படுத்தப்படுகின்றன. மிகவும் பொதுவான வகைகள் இங்கே:

வெல்ட் நெக் ஃபிளேன்ஜ்:உயர் அழுத்த பயன்பாடுகளுக்கான நீண்ட குறுகலான மையத்தைக் கொண்டுள்ளது, உயர் அழுத்த அமைப்புகளுக்கு ஏற்றது.
ஸ்லிப்-ஆன் ஃபிளேன்ஜ்:குழாய் மற்றும் வெல்டிங் மீது சறுக்குவதன் மூலம் நிறுவ எளிதானது, குறைந்த அழுத்த சூழல்களுக்கு ஏற்றது.
குருட்டு விளிம்பு:எதிர்கால விரிவாக்கம் அல்லது ஆய்வுக்கு அனுமதிக்கும் குழாய் அமைப்பின் முடிவை மூடுவதற்குப் பயன்படுகிறது.
சாக்கெட் வெல்ட் ஃபிளேன்ஜ்:மென்மையான ஓட்டம் மற்றும் அதிக வலிமையை வழங்குகிறது, பொதுவாக சிறிய துளை குழாய்களில் பயன்படுத்தப்படுகிறது.
திரிக்கப்பட்ட விளிம்பு:வெல்டிங் இல்லாமல் குழாய்கள் மீது திருகப்பட்டது, அல்லாத அபாயகரமான அல்லது குறைந்த அழுத்த அமைப்புகளுக்கு ஏற்றது.
மடி கூட்டு விளிம்பு:ஸ்டப் எண்ட் கொண்ட ஜோடிகளை எளிதாக சீரமைக்க, அடிக்கடி பிரித்தெடுக்க வேண்டிய அமைப்புகளுக்கு ஏற்றது.

View as

பிளாட் ஃபிளாஞ்ச்

ஒரு தொழில்முறை சைனா பிளாட் ஃபிளேன்ஜ் உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற வகையில், வாடிக்கையாளர்களுக்கு விரிவான திட்ட மேலாண்மை சேவைகளை வழங்குகிறோம். துல்லியமான குளிர் ஃபோர்ஜிங் தொழில்நுட்பம் மற்றும் நானோ-கோட்டிங் தொழில்நுட்பத்தைப் பயன்படுத்தி, பிளாட் ஃபிளாஞ்ச் 12 மிமீ அதி-மெல்லிய வடிவமைப்பைக் கொண்டுள்ளது, இது நிறுவுவதற்கு 73% அதிக திறன் கொண்டது மற்றும் ≥20 மிமீ தடிமன் கொண்ட பாரம்பரிய விளிம்பை விட 40% இறுக்கமானது. இது குறைந்த இடவசதியுடன் தொழில்துறை குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. தயாரிப்பு ISO 15848-1 CLASS AH சான்றிதழைப் பெற்றுள்ளது மற்றும் -196°C முதல் 550°C வரையிலான தீவிர வேலை நிலைமைகளுக்கு ஏற்றது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

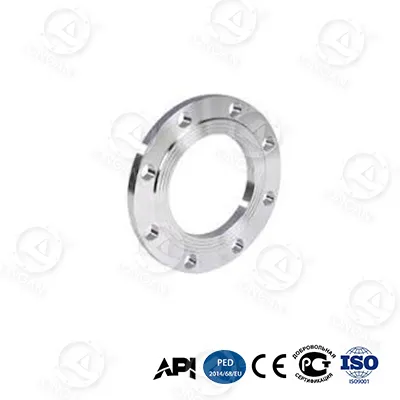

குவிந்த விளிம்பு

சீனாவில் உற்பத்தியாளர்கள் மற்றும் சப்ளையர்களில் ஒருவரான லாங்கனில் இருந்து தனிப்பயனாக்கப்பட்ட கான்வெக்ஸ் ஃபிளேன்ஜை வாங்கவும். சூடான மற்றும் குளிர் சுழற்சிகளை அனுபவித்த பிறகு உங்கள் குழாய் அமைப்பில் கசிவு ஏற்படுகிறதா? திட்டமிடப்படாத வேலையில்லா நேரம் மற்றும் பராமரிப்பு செலவுகள் கட்டுப்பாட்டை மீறுமா? போல்ட்களை அடிக்கடி மீண்டும் இறுக்குவது நிறைய மனித-மணிநேரங்களைச் செலவழிக்கிறது? பாரம்பரிய விளிம்புகள் மாறும் நிலைமைகளின் கீழ் சீல் செய்வதில் தோல்வி என்பது தொழில்துறை செயல்முறைகளில் ஒரு பொதுவான ஆனால் விலையுயர்ந்த வலி புள்ளியாகும்.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

நீண்ட கழுத்து விளிம்பு

லாங்கன் லாங் நெக் ஃபிளேன்ஜ்களின் தொழில்முறை உற்பத்தியாளர். நாங்கள் உங்களுக்கு சிந்தனைமிக்க விற்பனைக்குப் பிந்தைய சேவை மற்றும் உடனடி விநியோகத்தை வழங்குவோம். லாங் நெக் வெல்ட் ஃபிளேன்ஜ் என்பது நீட்டிக்கப்பட்ட கழுத்துடன் கூடிய வெல்ட் நெக் ஃபிளேன்ஜ் ஆகும், இது அதிக அழுத்தம் மற்றும் அதிக வெப்பநிலை சூழலில் பயன்படுத்தப்படுகிறது. கடுமையான சூழல்களில் வலுவூட்டப்பட்ட இணைப்புகளை வழங்க, இந்த தனித்துவமான வடிவமைப்பை துளையிடும் துளையின் நீட்டிப்பாகப் பயன்படுத்தலாம். தயாரிப்புகள் பெரும்பாலும் எண்ணெய், எரிவாயு மற்றும் பெட்ரோ கெமிக்கல்ஸ் போன்ற தொழில்களில் பயன்படுத்தப்படுகின்றன.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

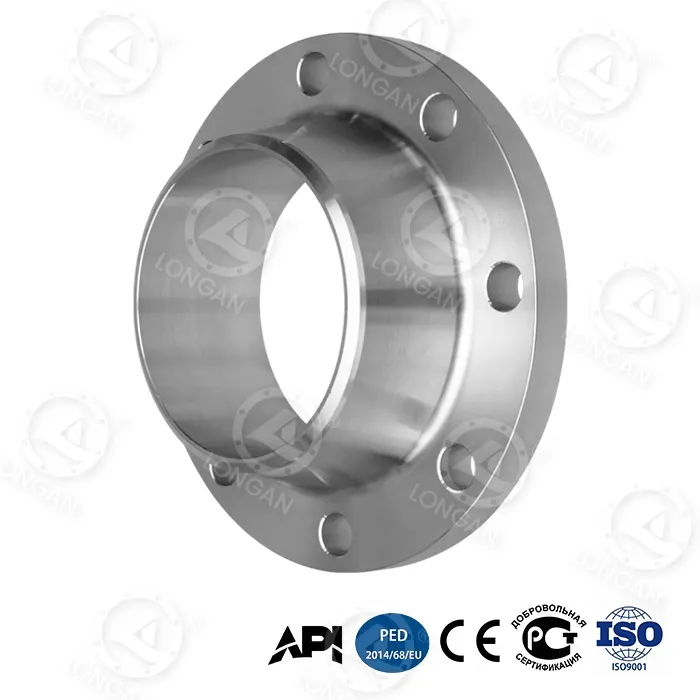

304 அலாய் ஸ்டீல் போலி பட் வெல்டிங் ஃபிளேன்ஜ்

எங்கள் தொழிற்சாலையில் இருந்து லாங்கன் 304 அலாய் ஸ்டீல் ஃபோர்ஜட் பட் வெல்டிங் வெல்டிங் ஃபிளேன்ஜை வாங்குவதில் நீங்கள் உறுதியாக இருக்க முடியும். இந்த ஃபிளேன்ஜின் உற்பத்திச் செயல்பாட்டில் உயர்தர பில்லட்டுகளைத் தேர்ந்தெடுப்பது, சூடாக்குதல், உருவாக்குதல், மோசடி செய்தல் மற்றும் ஃபோர்ஜிங் செயல்பாட்டில் குளிர்வித்தல் ஆகியவை அடங்கும். பொருள் பண்புகளை மேம்படுத்த, இயல்பாக்குதல், அனீலிங் அல்லது தணித்தல் + வெப்பமடைதல் சிகிச்சை மேற்கொள்ளப்படுகிறது. மேற்பரப்பு சிகிச்சை விருப்பங்களில் கால்வனைசிங், ஹாட் டிப் கால்வனைசிங், பெயிண்டிங், துரு எதிர்ப்பு எண்ணெய் போன்றவை அடங்கும்.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

304 துருப்பிடிக்காத எஃகு Flange

மொத்த விற்பனை மற்றும் தனிப்பயனாக்கப்பட்ட சேவைகளை உங்களுக்கு வழங்கக்கூடிய ஒரு தொழிற்சாலையை நீங்கள் கண்டுபிடிக்க விரும்பினால், நீங்கள் எங்களை பரிசீலிக்கலாம்; லாங்கன் 304 துருப்பிடிக்காத எஃகு விளிம்புகள் அதிக செலவு-செயல்திறன் கொண்டவை மற்றும் பெரும்பாலான பொதுவான தொழில்துறை குழாய்களின் தேர்வாகும்.
304 துருப்பிடிக்காத எஃகு விளிம்புகள் குருட்டுத் தகடுகள், பட்-வெல்டட் கழுத்துகள், தளர்வான சட்டைகள், திரிக்கப்பட்ட வகைகள் போன்றவை உட்பட பல்வேறு வகைகளைக் கொண்டுள்ளன, மேலும் குரோமியம்-நிக்கல் உள்ளடக்கம் ≥18/8% XRF ஆல் சரிபார்க்கப்பட்டது. சாதாரண சூழலில் சேவை வாழ்க்கை (pH>4.5) 10 ஆண்டுகளுக்கும் மேலாக உள்ளது, இது கார்பன் ஸ்டீலை விட 400% அதிகமாகும். இருப்பினும், விலை 316 விளிம்புகளை விட 35% குறைவாக உள்ளது.

மேலும் காண்க >> விசாரணையை அனுப்பு >>

304 வெல்டிங் Flange

304 வெல்டிங் ஃபிளேன்ஜ் ASME B16.5 தரநிலைக்கு இணங்குகிறது, மேலும் அழுத்தம் 150~900 வகுப்பை உள்ளடக்கியது. 500 மணிநேர சால்ட் ஸ்ப்ரே சோதனைக்குப் பிறகு, கார்பன் ஸ்டீல் ஃபிளேன்ஜின் சேவை வாழ்க்கை 400% அதிகரிக்கிறது, மேலும் 316 ஃபிளேன்ஜின் விலையை விட 30~35% குறைவாக உள்ளது.
