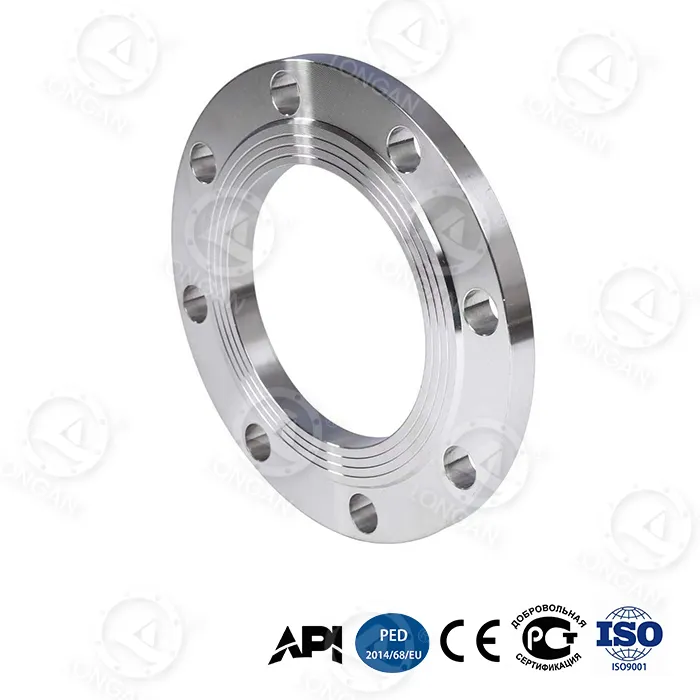

வழக்கமான ASME B16.5 விளிம்புகளுடன் ஒப்பிடும்போது, லாங்கனின் பிளாட் ஃபிளாஞ்ச் asme b16.5 பின்வரும் முக்கிய நன்மைகளைக் கொண்டுள்ளது:
● வளைக்கும் வலிமை 65% அதிகரித்துள்ளது:பயோனிக் தேன்கூடு அமைப்பு உயர் பிரிவு மாடுலஸை வழங்குகிறது, அதே எடையில் சுமை தாங்கும் திறனை பெரிதும் அதிகரிக்கிறது.
● இறுதி அழுத்தம் தாங்கும் திருப்புமுனை:முக்கிய தொழில்நுட்பமானது 1,250MPa மகசூல் வலிமையுடன், விளிம்பு கழுத்தில் உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையத்தில் உள்ளது. அளவிடப்பட்ட தரவு பின்வருமாறு:
1. சுழற்சி சோர்வு வாழ்க்கை:பாரம்பரிய ஃபிளேன்ஜ் 25MPa இல் 5,000 சுழற்சிகளைத் தாங்கும், அதே சமயம் லாங்கனின் தயாரிப்பு 35MPa இல் 20,000 சுழற்சிகளைத் தாங்கும், இது சுழற்சி ஆயுளில் 300% அதிகரிப்பு.
2. அச்சு சிதைவு (35MPa):பாரம்பரிய விளிம்பு சிதைவு 1.8 மிமீ ஆகும், அதே சமயம் லோங்கனின் தயாரிப்பு 0.6 மிமீ மட்டுமே, 67% குறைப்பு.
3. வெடிப்பு அழுத்தம் (DN300):லாங்கனின் தயாரிப்பு 42MPa ஐ அடைகிறது, அதே சமயம் பாரம்பரிய விளிம்பு ≤15MPa, 180% முன்னேற்றம்.
● ஆஃப்-லோட் சீல் நம்பகத்தன்மை:15° பைப்லைன் தவறான சீரமைப்புடன் கூடிய விசித்திரமான சுமை நிலைகளின் கீழ், சீல் கசிவு விகிதம் ≤10⁻⁵ mbar·L/s (பாரம்பரிய விளிம்பு >10⁻³) ஆகும். விளிம்பின் பின்புறத்தில் உள்ள ரேடியல் வலுவூட்டல் விலா வடிவமைப்பு உள்ளூர் அழுத்த செறிவை 48% குறைக்கிறது, மேலும் பயோனிக் தேன்கூடு அமைப்பு வார்ப்பிங் சிதைவை எதிர்க்கிறது. ISO 10816-3 நிலையான 50-200Hz அதிர்வெண் அலைவரிசை அதிர்வு சோதனையில், வீச்சு குறைப்பு விகிதம் 92% ஐ அடைகிறது.
● அறிவார்ந்த எச்சரிக்கை மற்றும் தளர்வு எதிர்ப்பு:சீலிங் மேற்பரப்பு ஒரு நானோ-சிர்கோனியா உடைகள் காட்டி லேயருடன் உட்பொதிக்கப்பட்டுள்ளது, இது தடிமன் 0.1மிமீக்கும் குறைவாக இருக்கும் போது தெரியும் வண்ணம் மாறும். இரட்டை-கூம்பு போல்ட் துளை வடிவமைப்பு 35MPa அழுத்த ஏற்ற இறக்கத்தின் கீழ் ≤5% (பாரம்பரிய அமைப்பு ≥20%) க்கு முன் ஏற்றம் குறைவதைக் கட்டுப்படுத்துகிறது.
● தீவிர சூழல் தழுவல்:89J இன் -70°C தாக்கம், 5,000-மீட்டர் ஆழ்கடல் அரிப்பு 0.03mm/வருடம், மணல் மற்றும் தூசி தேய்மானம் ≤8μm.
லாங்கனின் பிளாட் ஃபிளேன்ஜ் asme b16.5 ஐத் தேர்வுசெய்தால், பின்வரும் மாற்ற முடியாத மதிப்புகளைப் பெறுவீர்கள்:
1. தொழிற்சாலை நேரடி விற்பனை, செலவு கட்டுப்படுத்தக்கூடியது:லோங்கனின் உள்ளக தொழிற்சாலையானது மூலப்பொருட்கள் முதல் முடிக்கப்பட்ட தயாரிப்புகள் வரையிலான முழு செயல்முறையையும் இடைத்தரகர் மார்க்அப் இல்லாமல் கட்டுப்படுத்துகிறது. 30 ஆண்டு மொத்த வாழ்க்கைச் சுழற்சி செலவு பாரம்பரிய விளிம்புகளுடன் ஒப்பிடும்போது 66% குறைக்கப்படுகிறது ($18,500 முதல் $6,200 வரை).
2. சர்வதேச அங்கீகார சான்றிதழ்:இது API 6A PSL 3G சான்றிதழைப் பெற்றுள்ளது.
3. தனிப்பயனாக்குதல் சேவைகள்:தரமற்ற அளவுகளுக்கான ஆதரவு, சிறப்பு அழுத்த மதிப்பீடுகள், தனிப்பட்ட லேபிளிங், நெகிழ்வான குறைந்தபட்ச ஆர்டர் அளவு - ஒரு துண்டு குறைந்தபட்ச ஆர்டர்.
4. விரைவான விநியோகம் மற்றும் விற்பனைக்குப் பின்:கையிருப்பில் உள்ள நிலையான அளவு தயாரிப்புகள் 3 வேலை நாட்களுக்குள் அனுப்பப்படும்; தனிப்பயன் தயாரிப்புகள் 15-30 நாட்கள் முன்னணி நேரத்தைக் கொண்டுள்ளன. இலவச மாதிரிகள் (மாதிரி கட்டணம் திரும்பப்பெறக்கூடியது) மற்றும் மூன்றாம் தரப்பு சாட்சியமான சோதனைச் சேவைகள் வழங்கப்படுகின்றன.
5. உண்மையான தரவு ஒப்புதல்:அனைத்து செயல்திறன் தரவுகளும் (42MPa, 89J, 0.03mm/வருடம், முதலியன) தொழிற்சாலை சோதனைகளிலிருந்து பெறப்படுகின்றன, மேலும் வாடிக்கையாளர்கள் ஆன்-சைட் சோதனையைப் பார்க்கலாம்.
6. உலகளாவிய திட்ட சரிபார்ப்பு:மத்திய கிழக்கு ஷேல் எரிவாயு வயல்கள், தென் சீனக் கடல் ஆழ்கடல் தளங்கள் மற்றும் ரஷ்ய ஆர்க்டிக் பைப்லைன்கள் போன்ற திட்டங்களில் தயாரிப்பு நீண்ட கால மற்றும் நிலையானதாக இயங்குகிறது.
| செயல்திறன் காட்டி | சோதனை நிலைமைகள்/தரநிலை | அளவிடப்பட்ட மதிப்பு | இணக்க நிலை |
|---|---|---|---|
| வெடிப்பு அழுத்தம் (DN300) | ஹைட்ரோஸ்டேடிக் வெடிப்பு | 42MPa | தேசிய தரநிலை ≤15MPa ஐ மீறுகிறது, இணக்கமானது |
| சுழற்சி சோர்வு வாழ்க்கை | 35MPa அழுத்த சுழற்சி | 20,000 சுழற்சிகள் | பாரம்பரிய விளிம்பை மீறுகிறது (5,000 சுழற்சிகள் @25MPa) |
| அச்சு சிதைவு | 35MPa அழுத்தத்தின் கீழ் | 0.6மிமீ | பாரம்பரிய விளிம்பு 1.8 மிமீ விட சிறந்தது |
| சீல் கசிவு விகிதம் | 15° தவறான சீரமைப்பு நிலை | ≤10⁻⁵ mbar·L/s | பாரம்பரிய >10⁻³ ஐ விட சிறந்தது |
| வீச்சு குறைப்பு விகிதம் | 50-200Hz, ISO 10816-3 | 92% | பயனுள்ள அதிர்வு அடக்குதல் |
| முன்கூட்டியே ஏற்றுதல் குறைதல் | 35MPa அழுத்தம் ஏற்ற இறக்கம் | ≤5% | பாரம்பரியத்தை விட சிறந்தது ≥20% |
| குறைந்த வெப்பநிலை தாக்கம் கடினத்தன்மை | -70°C, GB/T 229-2020 | 89 ஜே | தேசிய தரநிலை ≥34J ஐ மீறுகிறது |
| ஆழ்கடல் அரிப்பு விகிதம் | 5,000மீ, 30-ஆண்டு சமமான, ASTM G111-97 | 0.03மிமீ/ஆண்டு | ஆழ்கடல் பொறியியல் தேவைகளை பூர்த்தி செய்கிறது |
| மணல் மற்றும் தூசி சிராய்ப்பு ஆழம் | 120m/s, 10,000h, ISO 5890:2012 | ≤8μm | பாலைவன/கடற்கரை தளத் தேவைகளைப் பூர்த்தி செய்கிறது |
ASME B16.5 நிலையான அமைப்பின் அடிப்படையில், Longan's flat flange asme b16.5 பின்வரும் தொழில்துறை துறைகளில் பரவலாகப் பயன்படுத்தப்படலாம்:
● ஷேல் கேஸ் ஃபிராக்ச்சரிங் பம்ப் சிஸ்டம்:கடுமையான அழுத்தம் துடிப்புடன் வேலை அழுத்தம் 35-70MPa. தயாரிப்பு 20,000 சுழற்சிகள் (35MPa இல்) சுழற்சி சோர்வு வாழ்க்கை மற்றும் கசிவு விகிதம் ≤10⁻⁵, கிணறு தளங்களில் ஆயிரக்கணக்கான அழுத்த சுழற்சிகளின் பாதுகாப்பு தேவைகளை பூர்த்தி செய்கிறது.
● ஆழ்கடல் எண்ணெய் மற்றும் எரிவாயு தோண்டுதல் மற்றும் உற்பத்தி தளங்கள்:5,000மீ நீர் ஆழத்தில், வெளிப்புற ஹைட்ரோஸ்டேடிக் அழுத்தம் சுமார் 50MPa, 叠加 உள் எண்ணெய் மற்றும் வாயு அழுத்தத்துடன் இருக்கும். 0.03மிமீ/ஆண்டுக்கு 30-ஆண்டுகளுக்கு சமமான அரிப்பு விகிதம் முழு வாழ்க்கைச் சுழற்சி முழுவதும் மாற்றீடு தேவையில்லை என்பதை உறுதி செய்கிறது.
● போலார் எல்என்ஜி டிரான்ஸ்மிஷன் பைப்லைன்கள்:சுற்றுப்புற வெப்பநிலை -70 டிகிரி செல்சியஸ், தயாரிப்பு தாக்கம் கடினத்தன்மை 89J, ஆர்க்டிக் பொறியியல் தரநிலையை (≥27J) விட அதிகமாக உள்ளது, குறைந்த வெப்பநிலை உடையக்கூடிய எலும்பு முறிவு அபாயத்தை உறுதி செய்கிறது.
● கடல் எண்ணெய் வயல் கிறிஸ்துமஸ் மரம் மற்றும் ஊதுகுழல் தடுப்பு அடுக்கு:API 6A PSL 3G சான்றளிக்கப்பட்டது, வாயு ஊடகத்துடன் கூடிய அதி-உயர் அழுத்த சூழ்நிலைகளுக்கு ஏற்றது, சீல் நம்பகத்தன்மை BOP கட்டுப்பாட்டுக் கோடுகளுக்கான API 16A இன் குறைந்தபட்ச கசிவுத் தேவைகளைப் பூர்த்தி செய்கிறது.
● அதி-உயர் அழுத்த இரசாயன உலை இணைப்புகள்:அழுத்த மதிப்பீடு வகுப்பு 1500 க்குள் குழாய் அமைப்புகளுக்கு ஏற்றது, ஃபிளேன்ஜ் கழுத்தில் உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையம் கூடுதல் பாதுகாப்பு விளிம்பை வழங்குகிறது.
| சுற்றுச்சூழல் நிலை | அளவிடப்பட்ட தரவு | சோதனை தரநிலை |
|---|---|---|
| குறைந்த வெப்பநிலை தாக்கம் (-70°C) | 89J (தேசிய தரநிலை ≥34J) | ஜிபி/டி 229-2020 |
| ஆழ்கடல் அரிப்பு (5,000மீ) | 0.03மிமீ/ஆண்டு (30-ஆண்டுகளுக்கு சமம்) | ASTM G111-97 |
| மணல் மற்றும் தூசி சிராய்ப்பு (120 மீ/வி) | ≤8μm (10,000 மணிநேரம்) | ISO 5890:2012 |
துருவக் குழாய்கள் (-70°C), ஆழ்கடல் பொறியியல் (5,000மீ நீர் ஆழம்) மற்றும் பாலைவன அதிவேக மணல் நிறைந்த சூழல்களில் தயாரிப்பு நீண்ட காலத்திற்கு நிலையானதாக இயங்க முடியும் என்பதை இந்தத் தரவு காட்டுகிறது.
உயர் தயாரிப்பு செயல்திறனை உறுதி செய்வதற்காக லோங்கன் பின்வரும் மூன்று செயல்முறை கண்டுபிடிப்புகளை ஏற்றுக்கொள்கிறார்:
● கிரேடியன்ட் அணைக்கப்பட்ட உயர் கார்பன் எஃகு:வெப்பமூட்டும் மற்றும் குளிரூட்டும் விகிதங்களைத் துல்லியமாகக் கட்டுப்படுத்துவதன் மூலம், உயர்-கடினத்தன்மை மேற்பரப்பில் இருந்து உயர்-கடினத்தன்மை மையத்திற்கு ஒரு படிப்படியான கடினத்தன்மை விநியோகம் உருவாகிறது, இது பாரம்பரிய முழு தணிப்பதன் விரிசல் அபாயத்தைத் தவிர்க்கிறது.
● பயோனிக் தேன்கூடு அமைப்பு:வரையறுக்கப்பட்ட உறுப்பு பகுப்பாய்வு வளைக்கும் வலிமை அதே எடையின் திடமான விளிம்பை விட 65% அதிகமாக இருப்பதை சரிபார்க்கிறது.
● உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையம்:Ti-6Al-4V வளையம் 1,250MPa மகசூல் வலிமை மற்றும் 60% எஃகு மட்டுமே அடர்த்தி கொண்டது.
தரக் கட்டுப்பாடு முக்கிய புள்ளிகள்:
1.மூலப்பொருள் உள்வரும் ஆய்வு: நிறமாலை பகுப்பாய்வு, இயந்திர சொத்து மாதிரி, சிங்ஷான் ஹோல்டிங் குழுவிலிருந்து மூலப்பொருட்கள்.
2.செயல்முறை கட்டுப்பாடு: வெப்ப சிகிச்சை உலை வெப்பநிலை வளைவுகளின் நிகழ்நேர கண்காணிப்பு, சாய்வு தணிக்கும் அளவுருக்களின் தானியங்கி பதிவு.
3.முடிக்கப்பட்ட தயாரிப்பு ஆய்வு: 100% பரிமாண ஆய்வு, 10% காந்த துகள் சோதனை, வெடிப்பு அழுத்தத்திற்கான தொகுதி மாதிரி.
4.மூன்றாம் தரப்பு சாட்சியமளித்தல்: SGS, BV அல்லது பிற ஏஜென்சிகளால் ஆன்-சைட் சாட்சி சோதனையை கோரிக்கையின் பேரில் ஏற்பாடு செய்யலாம்.
ஒவ்வொரு flat flange asme b16.5 கண்டறியக்கூடிய பொருள் சான்றிதழ்கள், வெப்ப சிகிச்சை வளைவு பதிவுகள், பரிமாண ஆய்வு அறிக்கைகள் மற்றும் ஹைட்ரோஸ்டேடிக்/நியூமேடிக் சோதனை அறிக்கைகளுடன் வருகிறது. சர்வதேச வாங்குபவர்கள் ஆர்டர் எண்ணைப் பயன்படுத்தி ஆன்லைனில் உற்பத்தி முன்னேற்றம் மற்றும் சோதனை தரவைச் சரிபார்க்கலாம்.
கே: இதற்கும் வழக்கமான ASME B16.5 flangeக்கும் என்ன வித்தியாசம்?
A: இரண்டும் ASME B16.5 தரநிலையின் பரிமாணத் தேவைகளைப் பின்பற்றுகின்றன; வேறுபாடு சீல் முக வகை உள்ளது. வழக்கமான ASME B16.5 விளிம்புகள் பெரும்பாலும் உயர்த்தப்பட்ட முக (RF) வடிவமைப்பைப் பயன்படுத்துகின்றன, அதே சமயம் பிளாட் ஃபிளேஞ்ச் முழு முகம் (FF) வடிவமைப்பைப் பயன்படுத்துகிறது. ஃபுல்-ஃபேஸ் ஃபிளேன்ஜின் சீலிங் மேற்பரப்பு போல்ட் ஹோல் விளிம்புகள் வரை முற்றிலும் தட்டையானது மற்றும் முழு முக கேஸ்கெட்டுடன் பயன்படுத்தப்பட வேண்டும். லாங்கனின் தயாரிப்பு இந்த அடிப்படையில் மூன்று முக்கிய தொழில்நுட்பங்களைச் சேர்க்கிறது: பயோனிக் தேன்கூடு அமைப்பு, சாய்வு தணித்தல் மற்றும் உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையம்.
கே: எந்த அழுத்த மதிப்பீடுகளுக்கு ஏற்றது?
A: ASME B16.5 தரநிலையின்படி, இந்த தயாரிப்பு வகுப்பு 150 முதல் வகுப்பு 1500 வரையிலான அழுத்த மதிப்பீடுகளை உள்ளடக்கியது. உண்மையான பயன்பாடு DN300 அளவு 42MPa இன் பர்ஸ்ட் அழுத்தத்தை அடைகிறது, அதே அளவு ஃபிளேன்ஜிற்கான ASME B16.5 நிலையான தேவைகளை விட அதிகமாக உள்ளது. ஷேல் வாயு முறிவு குழாய்கள் மற்றும் ஆழ்கடல் துளையிடும் தளங்கள் போன்ற அதி-உயர் அழுத்த சூழ்நிலைகளுக்கு இது மிகவும் பொருத்தமானது.
கே: ஆஃப்ஷோர் பிளாட்ஃபார்ம் பயன்பாடுகளில் அரிப்பு எதிர்ப்பு எவ்வாறு உள்ளது?
A: 5,000m ஆழ்கடல் சூழலை உருவகப்படுத்தும் ASTM G111-97 நிலையான சோதனையில், 30-ஆண்டுகளுக்கு சமமான அரிப்பு விகிதம் 0.03mm/ஆண்டு மட்டுமே. பயோனிக் தேன்கூடு அமைப்புடன் இணைந்து சாய்வு தணிக்கப்பட்ட உயர்-கார்பன் எஃகு பொருள் ஆழ்கடல் உயர்-உப்பு-மூடுபனி, உயர் அழுத்த சூழல்களில் நல்ல அரிப்பு எதிர்ப்பை பராமரிக்கிறது.
கே: தயாரிப்பு தரத்தை லாங்கன் எவ்வாறு உறுதி செய்கிறது?
ப: லோங்கன் ஒரு உள்-தொழிற்சாலையைக் கொண்டுள்ளது மற்றும் மூலப்பொருள் தேர்வு முதல் முடிக்கப்பட்ட தயாரிப்பு ஆய்வு வரை முழு-செயல்முறை தர நிர்வாகத்தை செயல்படுத்துகிறது. இது API 6A PSL 3G சான்றிதழில் தேர்ச்சி பெற்றுள்ளது. சிங்ஷான் ஹோல்டிங் குழுமத்தின் நிலையான மூலப்பொருள் விநியோகம் மற்றும் முழுமையான உற்பத்தி மற்றும் தர ஆய்வு முறையை நிறுவுவதற்கு அதன் சொந்த வலுவான மோசடி மற்றும் இயந்திர திறன்களை மேம்படுத்துவதன் மூலம் நிறுவனம் லாங்வான், வென்ஜோவில் அமைந்துள்ளது. சர்வதேச வாங்குபவர்கள் சரிபார்ப்பிற்காக இலவச மாதிரிகளைப் பெறுவதற்கான தேவைகளை அனுப்பலாம்.
கே: இலவச மாதிரிகள் வழங்க முடியுமா?
ப: ஆம், சர்வதேச வாங்குபவர்கள் இலவச மாதிரிகளைப் பெறுவதற்கு தொழில்நுட்பத் தேவைகளை விற்பனைக் குழுவிற்கு அனுப்பலாம் (மாதிரி கட்டணம் திரும்பப்பெறத்தக்கது, வாங்குபவரால் சுமக்கப்படும் சரக்கு). முதல் முறையாக ஒத்துழைக்கும் வாடிக்கையாளர்களுக்கு, ஏற்றுமதியை ஏற்பாடு செய்வதற்கு முன், தயாரிப்பு செயல்திறன் தேவைகளைப் பூர்த்திசெய்கிறதா என்பதைச் சரிபார்க்க, மூன்றாம் தரப்பு ஆய்வு முகவர் சோதனைச் சேவைகளை லோங்கன் வழங்குகிறது.
சுருக்கம்:லாங்கனின் பிளாட் ஃபிளேன்ஜ் ஆஸ்மி பி16.5 ASME B16.5 சர்வதேச தரத்தை கண்டிப்பாக பின்பற்றுகிறது, அதே நேரத்தில் +65% வளைக்கும் வலிமை, 42MPa வெடிப்பு அழுத்தம், 20,000 சுழற்சிகள் சோர்வு வாழ்க்கை, ≤10⁻⁵ 6 மொத்த வாழ்க்கைச் சுழற்சி விகிதம் மற்றும் 6 மொத்த வாழ்க்கைச் சுழற்சி விகிதத்தில் 6 குறைப்பு வீதம் ஆகியவற்றின் விரிவான முன்னேற்றங்களை அடைகிறது. தொழில்நுட்பங்கள்: பயோனிக் தேன்கூடு அமைப்பு, சாய்வு தணிக்கும் செயல்முறை மற்றும் உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையம். API 6A PSL 3G சான்றிதழ் மற்றும் தீவிர சுற்றுச்சூழல் சரிபார்ப்பு தரவு, ஷேல் வாயு பிரித்தெடுத்தல், ஆழ்கடல் துளையிடுதல் மற்றும் அதி-உயர் அழுத்த பைப்லைன் அமைப்புகளுக்கு இது ஒரு சிறந்த விளிம்புத் தேர்வாக அமைகிறது. இலவச மாதிரிகள் மற்றும் தொழில்முறை மேற்கோள்களைப் பெற உங்கள் தேவைகளை அனுப்பவும்.
