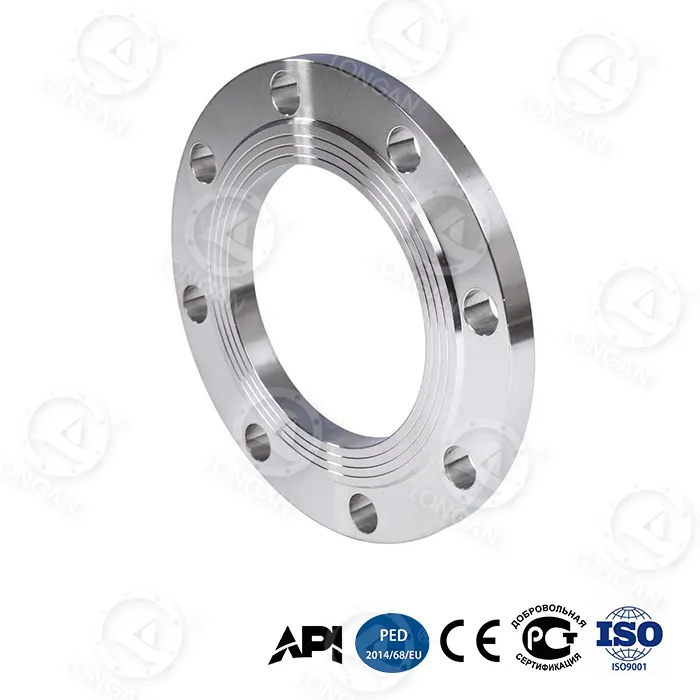

sme b16.5 flat face flange என்பது ASME B16.5 தரநிலையின்படி தயாரிக்கப்பட்ட ஒரு முழு-முகம் (FF) சீலிங் மேற்பரப்பு விளிம்பு ஆகும். முழு-தொடர்பு கேஸ்கெட் இணைப்புகள் தேவைப்படும் குழாய் அமைப்புகளில் இது பயன்படுத்தப்படுகிறது, மேலும் குறைந்த அழுத்த பெரிய விட்டம் கொண்ட பைப்லைன்கள், வார்ப்பிரும்பு ஃபிளேன்ஜ் இணைப்புகள் மற்றும் சீரான கேஸ்கெட் அழுத்த விநியோகம் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது. உள்ளக வலுவூட்டல் கட்டமைப்புகள் மூலம், இந்த தயாரிப்பு தீவிர-உயர் அழுத்த சூழ்நிலைகளிலும் பயன்படுத்தப்படலாம் (ஷேல் கேஸ் ஃபிராக்ச்சரிங் பம்ப் அவுட்லெட்டுகள் மற்றும் ஆழ்கடல் துளையிடும் கிணறு கருவிகள் போன்றவை), அதே நேரத்தில் தற்போதுள்ள பைப்லைன்களில் வழக்கமான விளிம்புகளுடன் பரிமாற்றத்திற்கான நிலையான இடைமுக பரிமாணங்களை பராமரிக்கிறது.
1. நிலையான இடைமுகம், அதிக அழுத்தம் தாங்கி:ASME B16.5 மவுண்டிங் பரிமாணங்களுடன் இணங்குகிறது, அளவிடப்பட்ட DN300 பர்ஸ்ட் பிரஷர் 42MPa, வழக்கமான நிலையான விளிம்புகளை விட (≤15MPa).
2. வளைக்கும் வலிமையில் 65% அதிகரிப்பு:பயோனிக் தேன்கூடு அமைப்பு ஃபிளேன்ஜ் விறைப்புத்தன்மையை மேம்படுத்துகிறது, அதிர்வு அல்லது அடித்தளம் தீர்வு சூழல்களுக்கு ஏற்றது.
3. காட்சி உடைகள் அறிகுறி மற்றும் முன் ஏற்றி வைத்திருத்தல்:சீலிங் மேற்பரப்பு ஒரு நானோ-சிர்கோனியா காட்டி அடுக்குடன் உட்பொதிக்கப்பட்டுள்ளது, இது தடிமன் 0.1 மிமீக்கு குறைவாக இருக்கும்போது நிறத்தை மாற்றுகிறது. இரட்டை-கூம்பு போல்ட் துளை வடிவமைப்பு 35MPa அழுத்த ஏற்ற இறக்கத்தின் கீழ் ≤5% (வழக்கமான அமைப்பு ≥20%) க்கு முன் ஏற்றும் குறைவைக் கட்டுப்படுத்துகிறது.
4. தீவிர சூழல் செயல்திறன்:-70°C தாக்க ஆற்றல் 89J; 5,000m ஆழ்கடல் சமமான அரிப்பு விகிதம் 0.03mm/வருடம்; 120m/s மணல் மற்றும் தூசி சிராய்ப்புக்குப் பிறகு சீல் மேற்பரப்பு சேத ஆழம் ≤8μm.
5. முழு வாழ்க்கைச் சுழற்சி செலவு:30 ஆண்டு மொத்த செலவு $6,200 (வழக்கமான $18,500); வருடாந்திர பராமரிப்பு அதிர்வெண் 0.7 மடங்கு (வழக்கமான 3.2 முறை); ஒற்றை மாற்று நேரம் 2.5 மணிநேரம் (வழக்கமான 8 மணிநேரம்).
| பொருள் | அளவுரு |
|---|---|
| நிலையான அடிப்படை | ASME B16.5 (பரிமாணங்கள், சகிப்புத்தன்மை, அழுத்தம்-வெப்பநிலை மதிப்பீடுகள்) |
| சீல் செய்யும் முகம் வகை | முழு முகம் (FF) |
| அழுத்தம் வகுப்பு | வகுப்பு 150, 300, 400, 600, 900, 1500, 2500 |
| அளவு வரம்பு | NPS 1/2" முதல் 24" |
| பொருள் | கிரேடியன்ட் தணிக்கப்பட்ட உயர் கார்பன் எஃகு (துருப்பிடிக்காத எஃகு தனிப்பயனாக்கக்கூடியது) |
| உள் வலுவூட்டல் | டைட்டானியம் அலாய் வலுவூட்டல் வளையம் (மகசூல் 1,250MPa), ரேடியல் விலா எலும்புகள் (அழுத்தம் செறிவு 48% குறைக்கப்பட்டது) |
| DN300 வெடிப்பு அழுத்தம் | 42MPa (வழக்கமான ≤15MPa) |
| சுழற்சி சோர்வு வாழ்க்கை | 20,000 சுழற்சிகள் @35MPa (வழக்கமான 5,000 சுழற்சிகள் @25MPa) |
| அச்சு சிதைவு @35MPa | 0.6 மிமீ (வழக்கமான 1.8 மிமீ) |
| சீல் கசிவு விகிதம் (15° தவறான சீரமைப்பு) | ≤10⁻⁵ mbar·L/s (வழக்கமான >10⁻³) |
| குறைந்த வெப்பநிலை தாக்கம் (-70°C) | 89J (தேசிய தரநிலை ≥34J) |
| ஆழ்கடல் அரிப்பு (5,000மீ) | 0.03மிமீ/ஆண்டு (30-ஆண்டுகளுக்கு சமம்) |
| மணல் மற்றும் தூசி சிராய்ப்பு (120 மீ/வி) | சீல் மேற்பரப்பு சேத ஆழம் ≤8μm (10,000h) |
| துணை அம்சங்கள் | நானோ-சிர்கோனியா உடைகள் காட்டி அடுக்கு, இரட்டை கூம்பு போல்ட் துளைகள் |
● API 6A PSL 3G:வாயு ஊடகத்துடன் கூடிய அதி-உயர் அழுத்தக் காட்சிகளுக்குப் பொருந்தும், நியூமேடிக் சோதனை (1.5 மடங்கு மதிப்பிடப்பட்ட அழுத்தம்) மற்றும் கடுமையான அழிவில்லாத சோதனை மற்றும் பொருள் கண்டறியும் தன்மை தேவைப்படுகிறது.
● தொழிற்சாலை தரக் கட்டுப்பாடு:லாங்கனின் உள்ளகத் தொழிற்சாலை, மூலப்பொருள் உள்வரும் ஆய்வு (ஸ்பெக்ட்ரல் பகுப்பாய்வு, இயந்திர மாதிரி) முதல் தயாரிப்பு வெளிச்செல்லும் (100% பரிமாண ஆய்வு, 10% காந்த துகள் சோதனை, தொகுதி வெடிப்பு அழுத்தம் மாதிரி) வரை முழு செயல்முறை தர நிர்வாகத்தை செயல்படுத்துகிறது.
● கண்டறியக்கூடிய தன்மை:ஒவ்வொரு ஃபிளேன்ஜும் கண்டுபிடிக்கக்கூடிய பொருள் சான்றிதழ்கள், வெப்ப சிகிச்சை வளைவுப் பதிவுகள், பரிமாண ஆய்வு அறிக்கைகள் மற்றும் ஹைட்ரோஸ்டேடிக்/நியூமேடிக் சோதனை அறிக்கைகள், வரிசை எண் வழியாக ஆன்லைனில் கிடைக்கும்.
சந்தையில் உள்ள மற்ற ASME B16.5 ஃபுல்-ஃபேஸ் ஃபிளேன்ஜ்களுடன் ஒப்பிடும்போது, லாங்கனின் sme b16.5 பிளாட் ஃபேஸ் ஃபிளேன்ஜ் அம்சங்கள்:
●ஃபிளாஞ்ச் தடிமன் அதிகரிக்காமல் அல்லது போல்ட் ஹோல் அமைப்பை மாற்றாமல் நிலையான பரிமாணங்களுக்குள் அதிக வெடிப்பு அழுத்தத்தை (42MPa) அடைகிறது.
●டைட்டானியம் அலாய் கழுத்து வலுவூட்டல் வளையம் மற்றும் சாய்வு தணிக்கும் செயல்முறை, சமநிலை சுமை திறன் மற்றும் குறைந்த வெப்பநிலை கடினத்தன்மை ஆகியவற்றை ஒருங்கிணைக்கிறது.
●சீல் நிலையின் காட்சி ஆய்வுக்காக உடைகள் காட்டி அடுக்குடன் உட்பொதிக்கப்பட்ட சீலிங் மேற்பரப்பு.
●சீல் கசிவு விகிதம் ≤10⁻⁵ mbar·L/sஐ 15° தவறான சீரமைப்பு நிலைகளின் கீழ் பராமரிக்கிறது.
தனிப்பயனாக்குதல் விருப்பங்கள்:
●தரமற்ற அளவுகள் மற்றும் சிறப்பு அழுத்த மதிப்பீடுகள் (வரைபடங்கள் அல்லது தொழில்நுட்ப தேவைகள் தேவை)
●வெவ்வேறு பொருட்கள்: 304/316L துருப்பிடிக்காத எஃகு, டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு, முதலியன.
●தனிப்பட்ட லேபிளிங்: லேசர் மார்க்கிங், தனிப்பயன் பேக்கேஜிங்
முக்கிய செயல்முறை ஓட்டம்:
1.மோசடி: Tsingshan ஹோல்டிங் குழுமத்தின் உயர்தர மூலப்பொருட்களைப் பயன்படுத்தி துல்லியமான டை ஃபோர்ஜிங்.
2.சாய்வு தணித்தல்: அதிக கடினத்தன்மை கொண்ட மேற்பரப்பு மற்றும் அதிக கடினத்தன்மை கொண்ட மையத்தை உருவாக்க கட்டுப்படுத்தப்பட்ட குளிரூட்டல்.
3.தேன்கூடு அமைப்பு எந்திரம்: உள் அறுகோண கட்டங்களின் CNC எந்திரம்.
4.டைட்டானியம் ரிங் பிரஸ்-ஃபிட்டிங்: மோதிரத்திற்கும் அடிப்படைப் பொருளுக்கும் இடையில் எந்த ஒப்பீட்டு இயக்கமும் இல்லை என்பதை உறுதிப்படுத்தும் குறுக்கீடு பொருத்தம்.
5.சீலிங் ஃபேஸ் ஃபினிஷிங்: CNC டர்னிங், மேற்பரப்பு கடினத்தன்மை Ra ≤3.2μm.
6.முழு ஆய்வு மற்றும் சோதனை: பரிமாண, காந்த துகள், ஹைட்ரோஸ்டேடிக்/நியூமேடிக், வெடிப்பு மாதிரி.
● இலவச மாதிரிகள்:சர்வதேச வாங்குபவர்கள் நிறுவல் சோதனை மற்றும் செயல்திறன் சரிபார்ப்புக்காக ஒரு இலவச மாதிரிக்கு (மாதிரி கட்டணம் திரும்பப்பெறக்கூடியது, வாங்குபவரால் சுமக்கப்படும் சரக்கு) விண்ணப்பிக்கலாம்.
● ஆன்-சைட் சாட்சி சோதனை:தொழிற்சாலையில் 3000-டன் அழுத்தம் சோதனை இயந்திரம், சுழற்சி சோர்வு சோதனை பெஞ்ச், -80 ° C குறைந்த வெப்பநிலை தாக்க சோதனையாளர் மற்றும் ஆழ்கடல் அரிப்பு உருவகப்படுத்துதல் அறை ஆகியவை பொருத்தப்பட்டுள்ளன. வாடிக்கையாளர்கள் வெடிப்பு, சோர்வு அல்லது தீவிர சூழல் சோதனைகளை தளத்தில் காணலாம்.
● மூன்றாம் தரப்பு சோதனை:SGS, BV, TÜV ஆகியவை வேதியியல் கலவை, இயந்திர பண்புகள், அழிவில்லாத சோதனை மற்றும் அழுத்தம் சோதனை ஆகியவற்றிற்காக நியமிக்கப்படலாம்; அறிக்கைகள் பொருட்களுடன் வழங்கப்படுகின்றன.
● உத்தரவாத காலம்:18 மாதங்கள் (கப்பல் தேதியிலிருந்து), உற்பத்தி குறைபாடுகளுக்கு இலவச மாற்றீடு.
| பொருள் | ASME B16.5 நிலையான தேவைகள் / வழக்கமான flange | லாங்கன் sme b16.5 பிளாட் ஃபேஸ் ஃபிளாஞ்ச் | ஒப்பீடு |
|---|---|---|---|
| DN300 வெடிப்பு அழுத்தம் | ≤15MPa | 42MPa | வழக்கத்தை விட உயர்ந்தது |
| சுழற்சி சோர்வு வாழ்க்கை | 5,000 சுழற்சிகள் @25MPa | 20,000 சுழற்சிகள் @35MPa | நீண்ட ஆயுள் |
| அச்சு சிதைவு @35MPa | 1.8மிமீ | 0.6மிமீ | குறைவான உருமாற்றம் |
| 15° தவறான சீரமைப்பு கசிவு விகிதம் | >10⁻³ mbar·L/s | ≤10⁻⁵ mbar·L/s | குறைந்த கசிவு |
| -70°C தாக்க ஆற்றல் | ≥34J (தேசிய தரநிலை) | 89 ஜே | அதிக கடினத்தன்மை |
| 30 ஆண்டு ஆழ்கடல் அரிப்பு விகிதம் | தோராயமாக 0.5 மிமீ/வருடம் (கார்பன் எஃகு) | 0.03மிமீ/ஆண்டு | மெதுவான அரிப்பு |
sme b16.5 பிளாட் ஃபேஸ் ஃபிளாஞ்ச் ஒரு முழு-முக சீலிங் மேற்பரப்பு வடிவமைப்பைக் கொண்டுள்ளது. சீல் செயல்திறனை உறுதிப்படுத்த சரியான நிறுவல் முக்கியமானது. பின்வரும் புள்ளிகளைக் கவனியுங்கள்:
1. கேஸ்கெட் தேர்வு:ஃபுல்-ஃபேஸ் கேஸ்கெட்டைப் பயன்படுத்த வேண்டும், அது முழு விளிம்பு சீலிங் மேற்பரப்பையும் உள்ளடக்கியது மற்றும் போல்ட் துளைகளைக் கொண்டுள்ளது. உயர்த்தப்பட்ட முக கேஸ்கட்கள் அல்லது நிலையான RF கேஸ்கட்களைப் பயன்படுத்த வேண்டாம்.
2. Flange பொருத்தம்:முழு-முக விளிம்புகளை உயர்த்தப்பட்ட முக விளிம்புகளுக்கு நேரடியாக போல்ட் செய்யக்கூடாது. பைப்லைனில் உயர்த்தப்பட்ட முக விளிம்புகள் இருந்தால், அவை முழு முக விளிம்புகள் அல்லது அடாப்டர்களால் மாற்றப்பட வேண்டும்.
3. போல்ட் இறுக்குதல்:இரட்டை-கூம்பு போல்ட் துளை வடிவமைப்புடன், மூன்று-படி குறுக்கு-வடிவ சீரான முன் ஏற்றுதலுக்கு ஒரு ஹைட்ராலிக் முறுக்கு குறடு பரிந்துரைக்கப்படுகிறது. இலக்கு முன் ஏற்றம் அழுத்தம் மதிப்பீடு மற்றும் போல்ட் விவரக்குறிப்புகளின் அடிப்படையில் கணக்கிடப்படுகிறது; ASME PCC-1 தரத்தைப் பார்க்கவும் அல்லது லாங்கன் தொழில்நுட்பக் குழுவைப் பார்க்கவும்.
4. முன் ஏற்றும் வரிசை:அனைத்து போல்ட்களையும் இலக்கு முறுக்குவிசையின் 30% ஆகவும், பின்னர் 70% ஆகவும், இறுதியாக 100% ஆகவும் முன்கூட்டியே இறுக்கவும். 24 மணிநேர அறுவை சிகிச்சைக்குப் பிறகு மீண்டும் இறுக்கவும்.
5. சீல் முக பாதுகாப்பு:நிறுவும் முன் சீல் முகத்தை கீறல்கள் அல்லது வெளிநாட்டுப் பொருட்களுக்காக பரிசோதிக்கவும். நானோ-சிர்கோனியா உடைகள் காட்டி அடுக்கு ஒரு மெல்லிய உட்பொதிக்கப்பட்ட அடுக்கு ஆகும்; நிறுவலின் போது உலோக ஸ்கிராப்பர்களால் சுத்தம் செய்ய வேண்டாம்.
6. போல்ட் துளை சீரமைப்பு:இரட்டை-கூம்பு துளை வடிவமைப்பு சுய-சீரமைப்புக்கு உதவுகிறது, ஆனால் நிறுவலுக்கு முன் இரண்டு விளிம்புகளின் போல்ட் துளைகள் 1 மிமீ விலகலுக்குள் சீரமைக்கப்பட்டுள்ளன என்பதை உறுதிப்படுத்தவும்.
7. குழாய் சீரமைப்பு:முழு-முக விளிம்புகள் தவறான சீரமைப்புக்கு சில சகிப்புத்தன்மையைக் கொண்டிருந்தாலும், சீல் ஆயுளை உறுதிப்படுத்த 2 மிமீ/மீக்குள் குழாய் சீரமைப்புப் பிழையைக் கட்டுப்படுத்த பரிந்துரைக்கப்படுகிறது.
கே: வழக்கமான ASME B16.5 ஃபிளேன்ஜிலிருந்து என்ன வித்தியாசம்?
ப: இரண்டும் ஒரே மாதிரியான பரிமாணங்கள் மற்றும் இடைமுகங்களைக் கொண்டுள்ளன மற்றும் நேரடியாக ஒன்றுக்கொன்று மாற்றக்கூடியவை. லாங்கனின் தயாரிப்பு தேன்கூடு அமைப்பு, சாய்வு தணித்தல் மற்றும் டைட்டானியம் அலாய் வளையத்தை உள்நாட்டில் சேர்க்கிறது, இது நிலையான தேவையை (≤15MPa) விட அதிகமாக அளவிடப்பட்ட வெடிப்பு அழுத்தத்தை (42MPa) அடைகிறது.
கே: எந்த அழுத்த மதிப்பீடுகளுக்கு ஏற்றது?
A: வெளிப்புற பரிமாணங்கள் வகுப்பு 150 முதல் வகுப்பு 2500 வரை ஏற்ற அளவுகளுக்கு இணங்குகின்றன, மேலும் அளவிடப்பட்ட வெடிப்பு அழுத்தம் தொடர்புடைய மதிப்பீடுகளுக்கான நிலையான தேவைகளை விட அதிகமாக உள்ளது. நிலையான விளிம்புகளை விட அதிக பாதுகாப்பு விளிம்பு தேவைப்படும் ஷேல் எரிவாயு மற்றும் ஆழ்கடல் திட்டங்களுக்கு ஏற்றது.
கே: நிறுவலின் போது என்ன கவனிக்க வேண்டும்?
ப: ஃபுல்-ஃபேஸ் கேஸ்கெட்டைப் பயன்படுத்த வேண்டும் மற்றும் உயர்த்தப்பட்ட முகத்தின் விளிம்பில் நேரடியாகப் போல்ட் செய்யக்கூடாது. மூன்று படிகளில் குறுக்கு வடிவத்தில் ஒரு முறுக்கு குறடு கொண்ட இரட்டை கூம்பு போல்ட் துளைகளைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது, மேலும் 24 மணிநேர செயல்பாட்டிற்குப் பிறகு மீண்டும் இறுக்கவும். விரிவான படிகளுக்கு மேலே உள்ள "நிறுவல் முன்னெச்சரிக்கைகள்" பார்க்கவும்.
கே: அழுத்தம் செயல்திறனை எவ்வாறு சரிபார்க்கலாம்?
ப: தொழிற்சாலையில் வெடிப்பு அல்லது சுழற்சி சோர்வு சோதனைகளைக் காண வாடிக்கையாளர்களை லாங்கன் வரவேற்கிறது. ஒவ்வொரு தொகுதிக்கான சோதனை பதிவுகள் தக்கவைக்கப்படுகின்றன மற்றும் வரிசை எண் மூலம் வினவலாம். SGS, BV போன்றவற்றின் மூலம் மூன்றாம் தரப்பு சோதனையும் ஏற்பாடு செய்யப்படலாம்.
சுருக்கம்:லாங்கனின் sme b16.5 பிளாட் ஃபேஸ் ஃபிளாஞ்ச் ASME B16.5 சர்வதேச தரநிலை பரிமாண அமைப்பைப் பின்பற்றுகிறது மற்றும் பயோனிக் தேன்கூடு அமைப்பு, சாய்வு தணிக்கும் செயல்முறை மற்றும் உள்ளமைக்கப்பட்ட டைட்டானியம் அலாய் வலுவூட்டல் வளையத்தை ஏற்றுக்கொள்கிறது. அளவிடப்பட்ட DN300 வெடிப்பு அழுத்தம் 42MPa, -70°C தாக்கம் 89J, 30-ஆண்டு ஆழ்கடல் அரிப்பு விகிதம் 0.03mm/வருடம். ஷேல் கேஸ் பிரித்தெடுத்தல், ஆழ்கடல் துளையிடுதல் மற்றும் அதி-உயர் அழுத்த குழாய் அமைப்புகளுக்கு ஏற்ற API 6A PSL 3G சான்றிதழ். இலவச மாதிரிகள் மற்றும் தொழில்நுட்ப ஆலோசனைகளைப் பெற உங்கள் தேவைகளை அனுப்பவும்.
