குழாய் அமைப்பில் ஒரு முக்கிய பகுதியாக, குழாய்கள், வால்வுகள், குழாய்கள் மற்றும் பிற உபகரணங்களை இணைப்பதில் விளிம்புகள் முக்கிய பங்கு வகிக்கின்றன. தயாரிப்புகள் எண்ணெய் மற்றும் எரிவாயு, இரசாயன அல்லது நீர் சுத்திகரிப்பு நிலையங்கள் மற்றும் இந்த இடங்களில் பயன்படுத்தப்படுகின்றன.
விளிம்புகள் என்பது குழாய்கள், பொருத்துதல்கள் அல்லது இயந்திரங்களை இணைக்கப் பயன்படும் விளிம்புகள் அல்லது முகடுகள். எளிதாக அசெம்பிளி செய்வதற்கும், பிரித்தெடுப்பதற்கும் மற்றும் ஆய்வு செய்வதற்கும் வலுவான இணைப்பை உருவாக்க விளிம்புகள் போல்ட் அல்லது பற்றவைக்கப்படுகின்றன. வெவ்வேறு அழுத்தங்கள், வெப்பநிலைகள் மற்றும் சுற்றுச்சூழல் நிலைமைகளைத் தாங்குவதற்கு விளிம்புகள் பல்வேறு வடிவங்கள் மற்றும் அளவுகளில் வருகின்றன. இணைப்புகளை தரப்படுத்துவதன் மூலம், விளிம்புகள் அமைப்புகளுக்கு இடையே இயங்கக்கூடிய தன்மையை ஊக்குவிக்கின்றன, இதனால் வேலையில்லா நேரம் மற்றும் பராமரிப்பு செலவுகள் குறைக்கப்படுகின்றன.
அளவு: பெயரளவு குழாய் அளவு (NPS) அல்லது விட்டம் ஆகியவற்றைக் குறிக்கிறது, இது இணைக்கப்பட்ட கூறுகளுடன் பொருந்த வேண்டும்.
அழுத்த மதிப்பீடு: விளிம்பு தாங்கக்கூடிய அதிகபட்ச அழுத்தத்தைக் குறிக்கிறது, பொதுவாக ANSI/ASME (எ.கா. வகுப்பு 150, வகுப்பு 300, வகுப்பு 600) போன்ற தரநிலைகளின்படி வகைப்படுத்தப்படுகிறது.
பொருட்கள்: பொதுவாகப் பயன்படுத்தப்படும் பொருட்களில் கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, அலாய் ஸ்டீல் மற்றும் பித்தளை அல்லது தாமிரம் போன்ற இரும்பு அல்லாத உலோகங்கள் அடங்கும், அவை அவற்றின் அரிப்பு எதிர்ப்பு மற்றும் வலிமைக்காக தேர்ந்தெடுக்கப்படுகின்றன.

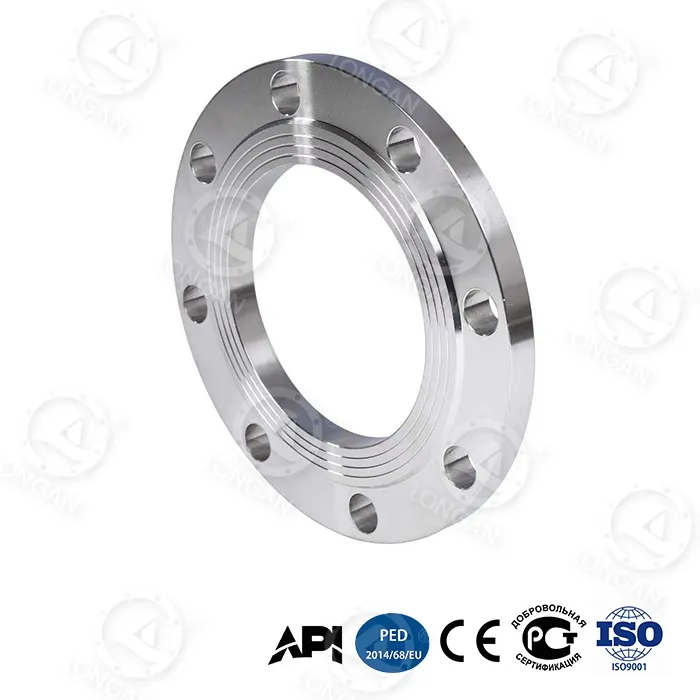

முக வகைகள்: இதில் தட்டையான முகங்கள் (FF), உயர்த்தப்பட்ட முகங்கள் (RF) மற்றும் ரிங் மூட்டுகள் (RTJ) ஆகியவை அடங்கும், இது சீல் செய்யும் திறனை பாதிக்கிறது.
போல்ட் துளை தளவமைப்பு: போல்ட் துளைகளின் எண்ணிக்கை மற்றும் விட்டம், அவை சீரமைப்பு மற்றும் இறுக்கத்திற்கு முக்கியமானவை.
தரநிலைகள்: ANSI, ASME, DIN அல்லது JIS போன்ற சர்வதேச தரங்களுடன் இணங்குவது இணக்கம் மற்றும் பாதுகாப்பை உறுதி செய்கிறது.
| அளவுரு | விளக்கம் | பொதுவான மதிப்புகள் |
|---|---|---|
| பெயரளவு அளவு | குழாய் இணைப்பின் விட்டம் | 1/2" முதல் 24" (அல்லது பெரியது) |
| அழுத்தம் வகுப்பு | அதிகபட்ச அழுத்தம் மதிப்பீடு | வகுப்பு 150, 300, 600, 900, 1500, 2500 |
| பொருள் தரம் | பயன்படுத்தப்படும் பொருள் வகை | A105 (கார்பன் ஸ்டீல்), SS304 (துருப்பிடிக்காத எஃகு), அலாய் 20 |
| முக வகை | கேஸ்கெட் சீல் செய்வதற்கான மேற்பரப்பு வடிவமைப்பு | உயர்த்தப்பட்ட முகம் (RF), தட்டையான முகம் (FF), மோதிர வகை கூட்டு (RTJ) |
| போல்ட் வட்டத்தின் விட்டம் | போல்ட் துளை வட்டத்தின் விட்டம் | அளவு மற்றும் வகுப்பின் அடிப்படையில் மாறுபடும் (எ.கா., 3.5"க்கு 2" வகுப்பு 150) |
| தரநிலைகள் | ஆளும் விவரக்குறிப்புகள் | ANSI/ASME B16.5, DIN 2527, JIS B2220 |
விளிம்புகள் அவற்றின் வடிவமைப்பு மற்றும் பயன்பாட்டின் அடிப்படையில் வகைப்படுத்தப்படுகின்றன. மிகவும் பொதுவான வகைகள் இங்கே:
