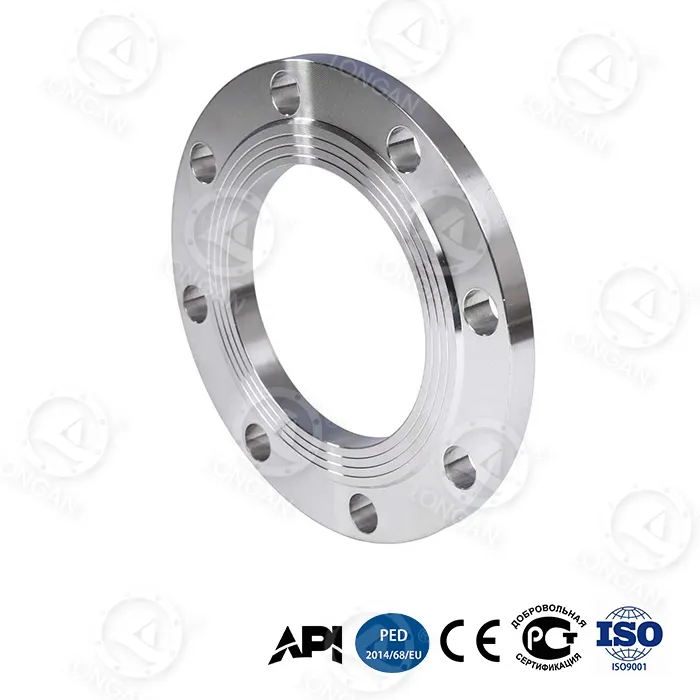

● கலப்பின சீல் முக வடிவமைப்பு:இது தட்டையான உயர்த்தப்பட்ட முக விளிம்பின் மிகவும் தனித்துவமான அம்சமாகும். சீல் செய்யும் முகத்தின் மையப் பகுதி சற்று உயர்த்தப்பட்டுள்ளது (RF போன்றது), ஆனால் வெளிப்புற பகுதி போல்ட் துளைகளுக்கு (FF போன்றது) நீண்டுள்ளது. நன்மைகள் அடங்கும்:1.வேகமான நிறுவலுக்கு தானியங்கி கேஸ்கெட் மையப்படுத்துதல்;2.மேலும் சீரான சீல் தொடர்பு அழுத்த விநியோகம், பாரம்பரிய RF இன் விளிம்பு சுமைகளைத் தவிர்க்கிறது;3.முழு-முக கேஸ்கட்கள் மற்றும் உயர்த்தப்பட்ட முக கேஸ்கட்கள் இரண்டிற்கும் இணக்கமானது, நெகிழ்வான ஆன்-சைட் மாற்றீட்டை வழங்குகிறது.
● வளைக்கும் வலிமையில் 65% அதிகரிப்பு:பயோனிக் தேன்கூடு அமைப்பு, விளிம்பை இலகுவாகவும் கடினமாகவும் ஆக்குகிறது, குறிப்பாக பைப்லைன் வளைக்கும் தருணங்களைத் தாங்குவதற்கு ஏற்றது.
● அதி-உயர் அழுத்த தாங்கி:42MPa இன் DN300 வெடிப்பு அழுத்தம் பாரம்பரிய விளிம்புகளை விட 2.8 மடங்கு (≤15MPa). 35MPa இல் 20,000 சுழற்சிகளின் சுழற்சி சோர்வு வாழ்க்கை தொழில்துறை தரத்தை விட அதிகமாக உள்ளது.
● தீவிர சுற்றுச்சூழல் சகிப்புத்தன்மை:-70°C தாக்க ஆற்றல் 89J, 5,000m ஆழ்கடல் அரிப்பு வீதம் 0.03mm/வருடம், 120m/s மணல் மற்றும் தூசி சிராய்ப்பு ≤8μm.
● அறிவார்ந்த பாதுகாப்பு:Nano-zirconia wear காட்டி லேயர் (தடிமன் <0.1mm) + இரட்டை கூம்பு போல்ட் துளை (முன் ஏற்றுதல் அட்டென்யூவேஷன் ≤5%)
● முகத்தை சீல் செய்தல்:ASME B16.5 நிலையான RF பரிமாணங்களை (150~1500 வகுப்பிற்கு 1.6mm முதல் 6.4mm வரை) தொடர்ந்து உயர்த்தப்பட்ட உயரத்துடன் CNC துல்லியமான திருப்பம் பயன்படுத்தப்படுகிறது, ஆனால் உயர்த்தப்பட்ட ரூட் சுமூகமாக முழு விளிம்பு முகத்திற்கும் மாறுகிறது. மேற்பரப்பு கடினத்தன்மை Ra ≤3.2μm நல்ல கேஸ்கெட் தொடர்பை உறுதி செய்கிறது.
● சாய்வு தணித்தல்:உயர் கார்பன் எஃகு கட்டுப்படுத்தப்பட்ட குளிரூட்டலுக்கு உட்பட்டு, மேற்பரப்பு கடினத்தன்மை 45-50 HRC மற்றும் மைய கடினத்தன்மை ≥30J (-70°C இல்) கொண்ட தரப்படுத்தப்பட்ட கட்டமைப்பை உருவாக்குகிறது.
● தேன்கூடு அமைப்பு:ஃபிளேன்ஜ் பாடிக்குள் இருக்கும் பயோனிக் அறுகோண கட்டம், வரையறுக்கப்பட்ட உறுப்பு பகுப்பாய்வு மூலம் உகந்ததாக, அதே எடையில் 65% அதிக விறைப்புத்தன்மையை வழங்குகிறது.
● டைட்டானியம் அலாய் வலுவூட்டல் வளையம்:Ti-6Al-4V வளையம் (மகசூல் வலிமை 1,250MPa) கழுத்தில் குறுக்கீடு பொருத்தத்துடன் பதிக்கப்பட்டுள்ளது, அதிக அழுத்தத்தின் கீழ் கழுத்து விரிவடைவதைத் தடுக்கிறது.
● தரக் கட்டுப்பாடு:100% பரிமாண ஆய்வு, 10% காந்த துகள் சோதனை, ஒரு தொகுதிக்கு சீரற்ற வெடிப்பு சோதனை. கண்டுபிடிக்கக்கூடிய பொருள் சான்றிதழ்கள் மற்றும் வெப்ப சிகிச்சை வளைவுகள் வழங்கப்படுகின்றன.
தட்டையான உயர்த்தப்பட்ட முக விளிம்பின் கலப்பின சீல் முக வடிவமைப்பு பின்வரும் காட்சிகளுக்கு குறிப்பாகப் பொருத்தமானதாக அமைகிறது:
| காட்சி | பாரம்பரிய விளிம்புகளுடன் கூடிய வலி புள்ளி | இந்த தயாரிப்புடன் தீர்வு |
|---|---|---|
| பழைய பைப்லைன் மறுசீரமைப்பு | அசல் அமைப்பு FF மற்றும் RF விளிம்புகளை கலக்கலாம், கேஸ்கட்கள் ஒன்றுக்கொன்று மாற்ற முடியாது | ஹைப்ரிட் சீல் செய்யும் முகம் இரண்டு கேஸ்கெட் வகைகளுக்கும் இணக்கமானது, பைப்லைன் மாற்றம் தேவையில்லை |
| உயர் அழுத்த வாயு ஊடகம் | அழுத்தத் துடிப்பின் கீழ் RF flange கேஸ்கட்கள் வெளியேறலாம் | வெளிப்புற தட்டையான பகுதி கூடுதல் ஆதரவை வழங்குகிறது, கேஸ்கெட் க்ரீப்பை தடுக்கிறது |
| பெரிய விட்டம் கொண்ட குறைந்த அழுத்த குழாய்கள் | FF விளிம்புகளுக்கு முழு அளவிலான கேஸ்கட்கள் தேவை, அதிக விலை | உயர்த்தப்பட்ட பகுதி நிலையான RF கேஸ்கட்களைப் பயன்படுத்த அனுமதிக்கிறது, உதிரி பாகங்கள் இருப்பைக் குறைக்கிறது |
| ஆழ்கடல் / துருவ சூழல்கள் | வெப்ப சைக்கிள் ஓட்டுதலுக்குப் பிறகு ஒற்றை சீல் முகத்தில் கசிவு | இரட்டை மண்டல சீல் (உயர்த்தப்பட்ட + தட்டையானது) தேவையற்ற சீல் பாதைகளை வழங்குகிறது |
குறிப்பிட்ட பயன்பாட்டு பகுதிகள் அடங்கும்:
● ஷேல் கேஸ் முறிவு பம்ப் அவுட்லெட் பைப்லைன்கள்(35-70MPa துடிப்பு அழுத்தம்)
● ஆழ்கடல் துளையிடும் தளம் வெல்ஹெட் இணைப்புகள்(5,000மீ நீர் ஆழம்)
● LNG பெறும் முனையங்கள்(-70°C குறைந்த வெப்பநிலை)
● ஆஃப்ஷோர் கிறிஸ்துமஸ் மரம் அமில மீடியா பைப்லைன்கள்(H₂S/CO₂)
● இலவச மாதிரிகள்:சர்வதேச வாங்குபவர்கள் நிறுவல் சோதனை மற்றும் சீல் சரிபார்ப்புக்காக ஒரு இலவச மாதிரிக்கு (மாதிரி கட்டணம் திரும்பப்பெறுதல், சரக்கு சேகரிப்பு) விண்ணப்பிக்கலாம்.
● நிறுவல் வழிகாட்டுதல்:வெவ்வேறு கேஸ்கெட் பொருட்களுக்கான முறுக்கு மதிப்புகள் (கிராஃபைட், சுழல் காயம், PTFE) உட்பட சீன/ஆங்கில நிறுவல் கையேடுகள் வழங்கப்படுகின்றன. தொலைநிலை வீடியோ வழிகாட்டுதல் கிடைக்கிறது.
● தொழில்நுட்ப ஆலோசனை:பொறியியல் குழு தேர்வு மற்றும் கேஸ்கெட் பொருந்தும் கேள்விகளுக்கு 4 மணி நேரத்திற்குள் பதிலளிக்கிறது.
● தரம் கண்டறிதல்:ஒவ்வொரு ஃபிளேன்ஜிற்கும் ஒரு தனித்துவமான ஐடி உள்ளது, மேலும் சோதனை அறிக்கைகளை அதிகாரப்பூர்வ இணையதளத்தில் சரிபார்க்கலாம்.
● உத்தரவாதம்:18 மாதங்கள், உற்பத்தி குறைபாடுகளுக்கு இலவச மாற்று.
● மூன்றாம் தரப்பு சோதனை:SGS/BV ஆன்-சைட் சாட்சியமான அழுத்த சோதனை கோரிக்கையின் பேரில் ஏற்பாடு செய்யப்படலாம்.
1. தனித்துவமான சீல் முக வடிவமைப்பு:சந்தையில் உள்ள பெரும்பாலான விளிம்புகள் தூய FF அல்லது தூய RF ஆகும். எங்கள் பிளாட் உயர்த்தப்பட்ட முக விளிம்பு, கேஸ்கெட் வகையை மாற்றாமல், FF இன் அழுத்த சீரான தன்மை மற்றும் RF இன் சீல் நம்பகத்தன்மை ஆகிய இரண்டையும் பெற உங்களை அனுமதிக்கிறது. அசல் பைப்லைன் FF அல்லது RF ஆக இருக்கும் ரெட்ரோஃபிட் திட்டங்களுக்கு இது மிகவும் பொருத்தமானது - இந்த தயாரிப்பு இரண்டிற்கும் இணக்கமானது.
2. முழு வாழ்க்கை சுழற்சி செலவு நன்மை:30 ஆண்டு மொத்த செலவு $6,200 மட்டுமே, $18,500 இல் உள்ள பாரம்பரிய விளிம்புகளுடன் ஒப்பிடும்போது 66% சேமிக்கப்படுகிறது. ஒற்றை மாற்று நேரம் 2.5 மணிநேரம் (பாரம்பரியமான 8 மணிநேரம்), வருடாந்திர பராமரிப்பு அதிர்வெண் 0.7 மடங்கு (பாரம்பரியம் 3.2 மடங்கு).
3. முழுமையான சான்றிதழ்:API 6A PSL 3G, H₂S மற்றும் CO₂ வாயு ஊடகத்துடன் கூடிய அதி-உயர் அழுத்த காட்சிகளுக்கு ஏற்றது.
4. சரிபார்க்கக்கூடிய உண்மையான தரவு:அனைத்து செயல்திறன் குறிகாட்டிகளும் வாடிக்கையாளர் சாட்சியமான ஆன்-சைட் சோதனைக்கு கிடைக்கின்றன. இலவச மாதிரிகள் வழங்கப்படுகின்றன.
5. விரைவான பதில்:நிலையான பொருட்கள் 3 நாட்களுக்குள் அனுப்பப்படும், தனிப்பயன் பொருட்கள் 15-30 நாட்களுக்குள்.
சுருக்கம்: லாங்கனின் பிளாட் உயர்த்தப்பட்ட முக விளிம்பு, அதன் கலப்பின சீல் முக வடிவமைப்புடன், கேஸ்கெட் இணக்கத்தன்மை, அழுத்த விநியோகம் மற்றும் உயர் அழுத்த சீல் ஆகியவற்றில் பாரம்பரிய விளிம்புகளின் வலி புள்ளிகளை தீர்க்கிறது. பயோனிக் தேன்கூடு அமைப்பு, சாய்வு தணித்தல் மற்றும் டைட்டானியம் அலாய் வலுவூட்டல் வளையம் ஆகியவற்றுடன் இணைந்து, அதன் வளைக்கும் வலிமை, வெடிப்பு அழுத்தம் மற்றும் சோர்வு வாழ்க்கை ஆகியவை பெரிதும் மேம்படுத்தப்பட்டுள்ளன. API 6A PSL 3G சான்றிதழ் மற்றும் 30 ஆண்டு முழு வாழ்க்கைச் சுழற்சி செலவில் 66% குறைப்பு ஆகியவை ஷேல் எரிவாயு, ஆழ்கடல் பொறியியல் மற்றும் சிக்கலான குழாய் அமைப்புகளுக்கு சிறந்த தேர்வாக அமைகின்றன. இலவச மாதிரிகள் மற்றும் தொழில்முறை சீல் தீர்வுகளைப் பெற உங்கள் தேவைகளை அனுப்பவும்.
கே: தற்போதுள்ள RF ஃபிளேன்ஜை பிளாட் உயர்த்தப்பட்ட முக விளிம்பு மாற்ற முடியுமா?
ப: ஆம். அழுத்தம் மதிப்பீடு மற்றும் அளவு பொருந்தும் வரை, அது நேரடியாக ஒரு RF flange ஐ மாற்ற முடியும், மேலும் அசல் RF கேஸ்கெட்டை தொடர்ந்து பயன்படுத்தலாம். இனச்சேர்க்கை ஃபிளாஞ்ச் FF ஆக இருந்தால், முழு முக கேஸ்கெட் தேவைப்படுகிறது, ஆனால் இந்த தயாரிப்பின் தட்டையான பகுதி முழுமையாக இணக்கமாக இருக்கும் அளவுக்கு பெரியதாக இருக்கும்.
கே: இந்த கலப்பின சீல் முகத்திற்கு சிறப்பு கேஸ்கட்கள் தேவையா?
ப: இல்லை. நிலையான ASME B16.21 RF கேஸ்கட்கள் (எ.கா., உள் வளையத்துடன் சுழல் காயம்) அல்லது FF கேஸ்கட்கள் (முழு முக கிராஃபைட் கேஸ்கட்கள்) ஆகியவற்றை நீங்கள் தொடர்ந்து பயன்படுத்தலாம். இந்த ஃபிளேன்ஜில் உள்ள இரண்டு கேஸ்கெட் வகைகளின் சீல் செயல்திறன் பாரம்பரிய ஒற்றை சீல் முகங்களை விட உயர்ந்தது என்பதை எங்கள் சோதனைகள் காட்டுகின்றன.
கே: 35MPa துடிக்கும் அழுத்தத்தில் போல்ட்கள் தளர்ந்துவிடுமா?
ப: இந்த தயாரிப்பு இரட்டை கூம்பு போல்ட் துளைகளைப் பயன்படுத்துகிறது. 35MPa ஏற்ற இறக்கத்தின் கீழ், ப்ரீலோட் அட்டென்யூவேஷன் ≤5% ஆகும், அதே சமயம் பாரம்பரிய சுற்று ஓட்டைகள் ≥20% அட்டென்யூவேஷன் கொண்டிருக்கும். மூன்று படிகள் கொண்ட குறுக்கு வடிவத்தில் ஒரு ஹைட்ராலிக் முறுக்கு குறடு பயன்படுத்த பரிந்துரைக்கப்படுகிறது. நாம் ஒரு முறுக்கு கணக்கீட்டு அட்டவணையை வழங்க முடியும்.
கே: துருப்பிடிக்காத எஃகு போன்ற பல்வேறு பொருட்களை வழங்க முடியுமா?
ப: ஆம். இந்த தயாரிப்புக்கான நிலையான பொருள் சாய்வு தணிக்கப்பட்ட உயர் கார்பன் எஃகு ஆகும், ஆனால் 316L, டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு போன்றவையும் கோரிக்கையின் பேரில் வழங்கப்படலாம். அதே தேன்கூடு அமைப்பு மற்றும் டைட்டானியம் அலாய் வலுவூட்டல் வளையம் துருப்பிடிக்காத எஃகுக்கும் பொருந்தும்.
கே: உங்கள் உரிமைகோரப்பட்ட 42MPa வெடிப்பு அழுத்தத்தை நாங்கள் எவ்வாறு சரிபார்க்கலாம்?
ப: எங்கள் தொழிற்சாலையில் வெடிப்புச் சோதனைகளைக் காண வாடிக்கையாளர்களை வரவேற்கிறோம். வழக்கமான பங்கு தயாரிப்புகள் தோராயமாக ஒவ்வொரு காலாண்டிலும் மாதிரிகள் மற்றும் சோதனை அறிக்கைகள் எங்கள் இணையதளத்தில் சேமிக்கப்படும். உங்கள் மாதிரியில் ஒரு தனி சோதனையையும் நீங்கள் கோரலாம்; செலவு எங்களால் ஏற்கப்படுகிறது (மாதிரி திரும்பப் பெறப்பட வேண்டும்).
