A எஃகு உயர் அழுத்த ஃபிளேன்ஜ்தீவிர அழுத்தம் மற்றும் வெப்பநிலையின் கீழ் இயங்கும் குழாய் அமைப்புகளில் பாதுகாப்பு, நம்பகத்தன்மை மற்றும் செயல்திறனை உறுதி செய்வதில் ஒரு தீர்க்கமான பாத்திரத்தை வகிக்கிறது. எண்ணெய் மற்றும் எரிவாயு குழாய்களில் இருந்து பெட்ரோ கெமிக்கல் ஆலைகள் மற்றும் மின் உற்பத்தி வசதிகள் வரை, சரியான விளிம்பு தேர்வு ஒரு முழு அமைப்பின் நீண்ட கால நிலைத்தன்மையை தீர்மானிக்க முடியும். இந்த ஆழமான வழிகாட்டி ஸ்டீல் உயர் அழுத்த ஃபிளேன்ஜ் என்றால் என்ன, அது எவ்வாறு செயல்படுகிறது, தொடர்புடைய தரநிலைகள், பொருட்கள், பயன்பாடுகள், தேர்வு அளவுகோல்கள் மற்றும் வாங்குபவர்கள் தவிர்க்க வேண்டிய பொதுவான தவறுகளை விளக்குகிறது.

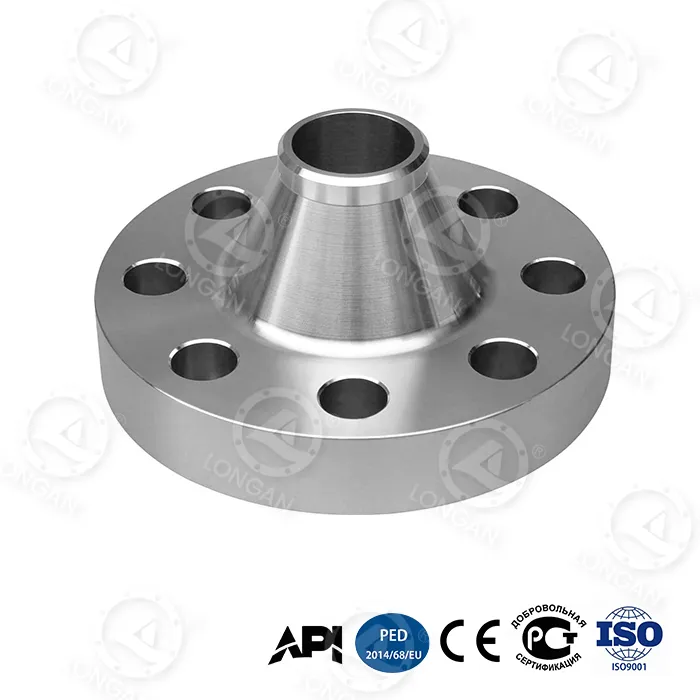

A எஃகு உயர் அழுத்த ஃபிளேன்ஜ்குழாய்கள், வால்வுகள், பம்ப்கள் அல்லது பிற உபகரணங்களை இணைக்கும் வகையில் வடிவமைக்கப்பட்ட ஒரு போலி அல்லது இயந்திரம் செய்யப்பட்ட எஃகு பாகம், விதிவிலக்காக அதிக உள் அழுத்தத்தின் கீழ் செயல்படும் அமைப்புகளில் உள்ளது. சாதாரண விளிம்புகளைப் போலல்லாமல், இவை தீவிர இயந்திர அழுத்தம், வெப்பநிலை ஏற்ற இறக்கங்கள் மற்றும் அரிக்கும் ஊடகங்களைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
எஃகு உயர் அழுத்த விளிம்புகள் பொதுவாக வகுப்பு 900 க்கு மேல் மதிப்பிடப்படுகின்றன மற்றும் 1500, 2500 போன்ற அழுத்த வகுப்புகளை அடையலாம் அல்லது ASME B16.5 அல்லது ASME B16.47 போன்ற தரநிலைகளைப் பொறுத்து இன்னும் அதிகமாக இருக்கும். அவற்றின் நம்பகத்தன்மை, பொருள் ஒருமைப்பாடு, துல்லியமான எந்திரம் மற்றும் சர்வதேச விவரக்குறிப்புகளுடன் இணங்குதல் ஆகியவற்றைப் பெரிதும் சார்ந்துள்ளது.
எஃகு உயர் அழுத்த ஃபிளேன்ஜின் செயல்பாட்டுக் கொள்கை கட்டுப்படுத்தப்பட்ட சுருக்க மற்றும் சுமை விநியோகத்தை அடிப்படையாகக் கொண்டது. இரண்டு விளிம்புகள் ஒரு கேஸ்கெட்டுடன் ஒன்றாக இணைக்கப்படும்போது, பயன்படுத்தப்பட்ட போல்ட் முறுக்கு கசிவைத் தடுக்க போதுமான சீல் அழுத்தத்தை உருவாக்குகிறது.
உயர் அழுத்த அமைப்புகளில், தட்டையான தன்மை அல்லது பொருள் தரத்தில் சிறிய விலகல்கள் கூட தோல்வியை விளைவிக்கும். அதனால்தான் உற்பத்தியாளர்கள் விரும்புகிறார்கள்லோங்கன்கடுமையான தரக் கட்டுப்பாடு மற்றும் மேம்பட்ட மோசடி செயல்முறைகளை வலியுறுத்துங்கள்.
சர்வதேச தரநிலைகள் எஃகு உயர் அழுத்த விளிம்புகளுக்கான பரிமாணங்கள், அழுத்த வகுப்புகள், பொருட்கள் மற்றும் சோதனைத் தேவைகளை வரையறுக்கின்றன. கணினி இணக்கத்தன்மை மற்றும் பாதுகாப்பிற்கு இந்த தரநிலைகளுடன் இணங்குவது அவசியம்.
| தரநிலை | விளக்கம் | பொதுவான அழுத்த வகுப்புகள் |
|---|---|---|
| ASME B16.5 | குழாய் விளிம்புகள் மற்றும் flanged பொருத்துதல்கள் | 150–2500 |
| ASME B16.47 | பெரிய விட்டம் கொண்ட எஃகு விளிம்புகள் | 300–900 |
| EN 1092-1 | ஐரோப்பிய விளிம்பு தரநிலை | PN16–PN400 |
| API 6A | எண்ணெய் மற்றும் எரிவாயு கிணறு உபகரணங்கள் | 20,000 psi வரை |
பொருள் தேர்வு நேரடியாக அழுத்தம் எதிர்ப்பு, அரிப்பு செயல்திறன் மற்றும் சேவை வாழ்க்கையை பாதிக்கிறது. எஃகு உயர் அழுத்த ஃபிளேன்ஜ் பொதுவாக இதிலிருந்து தயாரிக்கப்படுகிறது:
ஒவ்வொரு பொருளும் வலிமை, கடினத்தன்மை மற்றும் அரிப்பு எதிர்ப்பு ஆகியவற்றுக்கு இடையே ஒரு சமநிலையை வழங்குகிறது. ஆக்கிரமிப்பு சூழல்களுக்கு, அலாய் மற்றும் துருப்பிடிக்காத இரும்புகள் பெரும்பாலும் விரும்பப்படுகின்றன.
பல்வேறு நிறுவல் மற்றும் அழுத்தம் தேவைகளுக்கு ஏற்றவாறு பல்வேறு flange வகைகள் வடிவமைக்கப்பட்டுள்ளன.
இவற்றில், வெல்ட் நெக் எஃகு உயர் அழுத்த விளிம்புகள் அவற்றின் உயர்ந்த அழுத்த விநியோகம் காரணமாக மிகவும் பரவலாகப் பயன்படுத்தப்படுகின்றன.
பாதுகாப்பு மற்றும் நம்பகத்தன்மை பேச்சுவார்த்தைக்கு உட்படாத தொழில்களில் எஃகு உயர் அழுத்த ஃபிளேன்ஜ் இன்றியமையாதது:
இந்தத் துறைகளில், தோல்வி என்பது ஒரு விருப்பமல்ல, அதனால்தான் பொறியாளர்கள் சான்றளிக்கப்பட்ட உற்பத்தியாளர்களை நம்பியிருக்கிறார்கள்லோங்கன்.
சரியான எஃகு உயர் அழுத்த விளிம்பைத் தேர்ந்தெடுப்பதற்கு ஒரு முறையான அணுகுமுறை தேவைப்படுகிறது:
தொழில்நுட்ப அளவுருக்களை நன்கு புரிந்துகொள்ள இந்த ஸ்டீல் உயர் அழுத்த ஃபிளேன்ஜ் வளத்திலிருந்து விரிவான தயாரிப்பு விவரக்குறிப்புகளையும் நீங்கள் பார்க்கலாம்.
இந்த தவறுகளைத் தவிர்ப்பது கணினி பாதுகாப்பு மற்றும் நீண்ட ஆயுளை கணிசமாக மேம்படுத்துகிறது.
| அம்சம் | எஃகு உயர் அழுத்த ஃபிளேன்ஜ் | நிலையான Flange |
|---|---|---|
| அழுத்தம் மதிப்பீடு | வகுப்பு 900+ | வகுப்பு 150–600 |
| பொருள் வலிமை | உயர் / அலாய் ஸ்டீல் | நிலையான கார்பன் ஸ்டீல் |
| விண்ணப்பங்கள் | சிக்கலான அமைப்புகள் | பொது குழாய்கள் |
வடிவமைப்பு மற்றும் பொருளைப் பொறுத்து, இது வகுப்பு 900 முதல் 2500 அல்லது அதற்கு மேற்பட்ட அழுத்தங்களைக் கையாளும்.
ஆம். லாங்கன் போன்ற புகழ்பெற்ற உற்பத்தியாளர்கள் தனிப்பயனாக்கப்பட்ட பரிமாணங்கள், பொருட்கள் மற்றும் சோதனைகளை வழங்க முடியும்.
சான்றிதழ் தரநிலைகளுக்கு இணங்குவதை உறுதி செய்கிறது மற்றும் பாதுகாப்பு மற்றும் செயல்திறனுக்கு உத்தரவாதம் அளிக்கிறது.
எஃகு உயர் அழுத்த ஃபிளேன்ஜ் ஒரு எளிய இணைப்பியை விட மிக அதிகம் - இது முழு அமைப்புகளையும் தோல்வியில் இருந்து பாதுகாக்கும் ஒரு முக்கியமான பாதுகாப்பு கூறு ஆகும். தரநிலைகள், பொருட்கள், பயன்பாடுகள் மற்றும் தேர்வுக் கொள்கைகளைப் புரிந்துகொள்வது, பொறியாளர்கள் மற்றும் கொள்முதல் நிபுணர்களுக்கு தகவலறிந்த முடிவுகளை எடுக்க அதிகாரம் அளிக்கிறது.
நீங்கள் நம்பகமான, சான்றளிக்கப்பட்ட மற்றும் பயன்பாடு சார்ந்த ஸ்டீல் உயர் அழுத்த ஃபிளேன்ஜ் தீர்வுகளைத் தேடுகிறீர்களானால், அனுபவம் வாய்ந்த உற்பத்தியாளருடன் கூட்டு சேர்ந்துலோங்கன்அனைத்து வித்தியாசத்தையும் ஏற்படுத்த முடியும். தொழில்நுட்ப ஆதரவு, மேற்கோள்கள் அல்லது தனிப்பயன் தீர்வுகளுக்கு, தயங்க வேண்டாம்எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் அடுத்த உயர் அழுத்த திட்டத்திற்கு எங்கள் நிபுணர்கள் ஆதரவளிக்கட்டும்.
