A காலுறைடி flangeசிறிய விட்டம், உயர் அழுத்தம் மற்றும் உயர் வெப்பநிலை அமைப்புகளுக்காக வடிவமைக்கப்பட்ட ஒரு முக்கியமான குழாய் கூறு ஆகும். இந்த ஆழமான வழிகாட்டியில், சாக்கெட் ஃபிளேன்ஜ் என்றால் என்ன, அது எவ்வாறு செயல்படுகிறது, அதன் கட்டமைப்பு நன்மைகள், பரிமாண தரநிலைகள், பொருள் விருப்பத்தேர்வுகள், மற்றும் எண்ணெய் மற்றும் எரிவாயு, இரசாயன செயலாக்கம் போன்ற பாதுகாப்பு முக்கியத்துவம் வாய்ந்த தொழில்களில் இது ஏன் விருப்பமான தீர்வாக உள்ளது மற்றும் மின் உற்பத்தி. உண்மையான பொறியியல் நடைமுறைகள் மற்றும் உற்பத்தி நிபுணத்துவம் ஆகியவற்றிலிருந்து வரைதல்லோங்கன், இந்த கட்டுரை உதவுகிறது பொறியாளர்கள், வாங்குபவர்கள் மற்றும் திட்ட மேலாளர்கள் நம்பிக்கையுடன் தகவலறிந்த முடிவுகளை எடுக்கிறார்கள்.

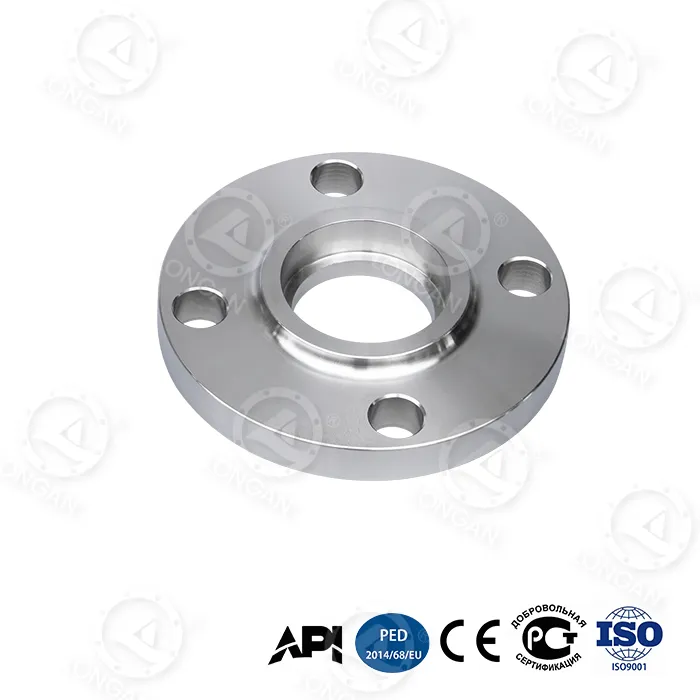

A சாக்கெட் விளிம்பு, சாக்கெட் வெல்ட் ஃபிளேன்ஜ் என்றும் அழைக்கப்படுகிறது, இது ஒரு வகை பைப் ஃபிளேன்ஜ் ஆகும் இது ஃபில்லட் வெல்டிங் வெளிப்புற விளிம்பில் பயன்படுத்தப்படுவதற்கு முன்பு குழாயைச் செருக அனுமதிக்கிறது. ஸ்லிப்-ஆன் விளிம்புகளைப் போலல்லாமல், குழாய் விளிம்பு துளை வழியாக செல்லாது; மாறாக, அது சாக்கெட்டுக்குள் நின்று, ஒரு சிறிய மற்றும் பாதுகாப்பான கூட்டு உருவாக்குகிறது.
சாக்கெட் விளிம்புகள் முதன்மையாகப் பயன்படுத்தப்படுகின்றனசிறிய பெயரளவு குழாய் அளவுகள், பொதுவாக NPS ½″ முதல் 3″ வரை, அங்கு அதிக அழுத்தம், அதிக வெப்பநிலை மற்றும் இட வரம்புகள் உயர்ந்த கூட்டு ஒருமைப்பாட்டைக் கோருகின்றன.
விரிவான தயாரிப்பு விவரக்குறிப்புகளை நீங்கள் நேரடியாக ஆராயலாம்லாங்கனின் சாக்கெட் ஃபிளேன்ஜ் உற்பத்திப் பக்கம், இது பொருள் விருப்பங்கள், அழுத்த வகுப்புகள் மற்றும் எந்திர துல்லியம் ஆகியவற்றைக் கோடிட்டுக் காட்டுகிறது.
ஒரு சாக்கெட் ஃபிளேன்ஜின் பின்னால் உள்ள வடிவமைப்பு கொள்கை எளிமையானது ஆனால் பயனுள்ளது: குழாய் இயக்கத்தை கட்டுப்படுத்துதல் மற்றும் வெல்ட் அழுத்தத்தை குவித்தல் வெளிப்புறமாக, இது உள் வெல்ட் குறைபாடுகளின் அபாயத்தைக் குறைக்கிறது.
தோள்பட்டை அடையும் வரை குழாய் சாக்கெட்டில் செருகப்பட்டு, பின்னர் அனுமதிக்க சிறிது (பொதுவாக 1.6 மிமீ) இழுக்கப்படுகிறது. வெப்ப விரிவாக்கத்திற்கு. ஒரு ஃபில்லட் வெல்ட் வெளிப்புறமாகப் பயன்படுத்தப்படுகிறது, குழாயை ஃபிளேன்ஜ் உடலுக்கு உறுதியாகப் பாதுகாக்கிறது.
இந்த வடிவமைப்பு முழு ஊடுருவல் பட் வெல்ட்களின் தேவையை நீக்குகிறது, இயந்திர வலிமையை பராமரிக்கும் போது வெல்டிங் நேரத்தை குறைக்கிறது.
பின்வரும் நன்மைகள் காரணமாக உயர் அழுத்த அமைப்புகளில் சாக்கெட் விளிம்புகள் பரவலாக ஏற்றுக்கொள்ளப்படுகின்றன:
சாக்கெட் விளிம்புகளை பெரிதும் நம்பியிருக்கும் தொழில்கள் பின்வருமாறு:
| பொருள் | தரநிலை | வழக்கமான பயன்பாடு |
|---|---|---|
| கார்பன் ஸ்டீல் | ASTM A105 | பொது உயர் அழுத்த குழாய்கள் |
| துருப்பிடிக்காத எஃகு | ASTM A182 F304/F316 | அரிக்கும் மற்றும் சுகாதார அமைப்புகள் |
| அலாய் ஸ்டீல் | ASTM A182 F11/F22 | உயர் வெப்பநிலை சேவைகள் |
ஒவ்வொரு சாக்கெட் ஃபிளேன்ஜும் திட்ட விவரக்குறிப்புகளைப் பூர்த்தி செய்வதை உறுதிசெய்ய, லாங்கன் முழுப் பொருள் கண்டுபிடிப்பு மற்றும் PMI சோதனையை வழங்குகிறது.
முக்கிய உலகளாவிய தரநிலைகளின்படி சாக்கெட் விளிம்புகள் தயாரிக்கப்படுகின்றன:
அழுத்த வகுப்புகள் பொதுவாக வகுப்பு 150 முதல் வகுப்பு 2500 வரை இருக்கும், இது சாக்கெட் விளிம்புகளை தீவிர இயக்க நிலைமைகளுக்கு ஏற்றதாக ஆக்குகிறது.
| Flange வகை | வலிமை | வழக்கமான அளவு வரம்பு | வழக்கைப் பயன்படுத்தவும் |
|---|---|---|---|
| சாக்கெட் ஃபிளேன்ஜ் | உயர் | சிறிய விட்டம் | உயர் அழுத்தம் மற்றும் சிறிய அமைப்புகள் |
| Flange மீது ஸ்லிப் | நடுத்தர | பரந்த | குறைந்த முதல் நடுத்தர அழுத்தம் |
| வெல்ட் நெக் ஃபிளேன்ஜ் | மிக உயர்ந்தது | அனைத்து அளவுகள் | முக்கியமான அழுத்த அமைப்புகள் |
லாங்கனில், CNC எந்திரம், கடுமையான பரிமாண ஆய்வு மற்றும் முழு இணக்கம் ஆகியவற்றைப் பயன்படுத்தி சாக்கெட் விளிம்புகள் தயாரிக்கப்படுகின்றன. சர்வதேச தரநிலைகள். ஒவ்வொரு தொகுதியும் காட்சி ஆய்வு, இயந்திர சோதனை மற்றும் மேற்பரப்பு சிகிச்சை சரிபார்ப்புக்கு உட்படுகிறது.
இந்த உற்பத்தி ஒழுக்கம், வழங்கப்படும் ஒவ்வொரு சாக்கெட் ஃபிளேன்ஜும் கோரும் சூழலில் நம்பகத்தன்மையுடன் செயல்படுவதை உறுதி செய்கிறது.
ஆம், சரியாக பற்றவைக்கப்பட்டு நிறுவப்பட்டால், சாக்கெட் விளிம்புகள் சுழற்சி அழுத்த நிலைமைகளின் கீழ் சிறப்பாக செயல்படுகின்றன.
பெரிய விட்டம் அழுத்தம் செறிவு மற்றும் வெல்டிங் சிரமத்தை அதிகரிக்கிறது, மற்ற flange வகைகளை மிகவும் நடைமுறைப்படுத்துகிறது.
முற்றிலும். துருப்பிடிக்காத எஃகு மற்றும் அலாய் விருப்பங்கள் சிறந்த அரிப்பு எதிர்ப்பை வழங்குகின்றன.
சரியான சாக்கெட் ஃபிளேன்ஜைத் தேர்ந்தெடுப்பது விவரக்குறிப்புகள் மட்டுமல்ல - இது நீண்ட கால கணினி பாதுகாப்பு, செயல்திறன் மற்றும் செலவு திறன் ஆகியவற்றைப் பற்றியது. நிரூபிக்கப்பட்ட உற்பத்தி அனுபவம் மற்றும் உலகளாவிய திட்ட ஆதரவுடன், உங்கள் பயன்பாட்டிற்கான மிகவும் நம்பகமான தீர்வைத் தேர்ந்தெடுக்க உங்களுக்கு உதவ லாங்கன் தயாராக உள்ளது.
நீங்கள் ஒரு புதிய திட்டத்தைத் திட்டமிட்டால் அல்லது தொழில்நுட்ப ஆதரவு தேவைப்பட்டால்,எங்களை தொடர்பு கொள்ளவும்இன்று எங்கள் பொறியியல் குழுவுடன் உங்கள் சாக்கெட் ஃபிளேன்ஜ் தேவைகளைப் பற்றி விவாதிக்க.
