லோன்g Weld Neck Flanges (LWN Flanges)உயர்-அழுத்தம், உயர்-வெப்பநிலை மற்றும் முக்கியமான சேவை குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட சிறப்பாக வடிவமைக்கப்பட்ட கூறுகள். நீட்டிக்கப்பட்ட குறுகலான மையத்துடன், இந்த விளிம்புகள் நிலையான வெல்ட் நெக் விளிம்புகளுடன் ஒப்பிடும்போது சிறந்த அழுத்த விநியோகம், மேம்பட்ட சோர்வு எதிர்ப்பு மற்றும் மேம்பட்ட கட்டமைப்பு ஒருமைப்பாடு ஆகியவற்றை வழங்குகின்றன. நீளமான வெல்ட் நெக் விளிம்புகள் என்ன, அவை எவ்வாறு செயல்படுகின்றன, அவற்றின் உற்பத்தித் தரநிலைகள், பொருள் விருப்பங்கள், முக்கிய பயன்பாடுகள் மற்றும் எண்ணெய் மற்றும் எரிவாயு, பெட்ரோகெமிக்கல் மற்றும் மின் உற்பத்தி போன்ற கோரும் தொழில்களில் அவை ஏன் அவசியம் என்பதை இந்தக் கட்டுரை ஆராய்கிறது.

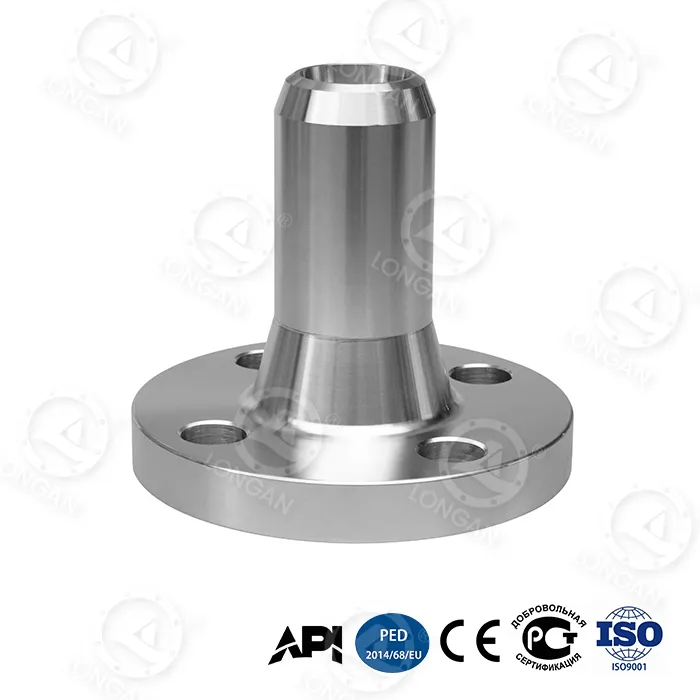

A லாங் வெல்ட் நெக் ஃபிளேன்ஜ்ஒரு வகை வெல்ட் நெக் ஃபிளாஞ்ச், நீட்டிக்கப்பட்ட கழுத்து (ஹப்) மூலம் வகைப்படுத்தப்படுகிறது, இது ஃபிளேன்ஜ் முகத்திலிருந்து குழாய் சுவர் தடிமன் வரை படிப்படியாகக் குறைகிறது. இந்த நீட்டிக்கப்பட்ட மைய நீளம் ஒரு மென்மையான மாற்றத்தை வழங்குகிறது, வெல்ட் மூட்டில் அழுத்த செறிவைக் குறைக்கிறது.
நிலையான வெல்ட் கழுத்து விளிம்புகளைப் போலன்றி, நீண்ட வெல்ட் கழுத்து விளிம்புகள் பொதுவாக தனிப்பயன்-வடிவமைக்கப்பட்டவை மற்றும் குறிப்பிட்ட குழாய்த் தேவைகளுக்குப் பொருந்தும் வகையில் வடிவமைக்கப்பட்டுள்ளன. பாதுகாப்பு, நம்பகத்தன்மை மற்றும் நீண்ட கால செயல்திறன் ஆகியவை முக்கியமானதாக இருக்கும் கடுமையான சேவை நிலைமைகளில் அவை பரவலாகப் பயன்படுத்தப்படுகின்றன.
உயர் அழுத்த குழாய் அமைப்புகள் தீவிர உள் சக்திகள், வெப்பநிலை ஏற்ற இறக்கங்கள் மற்றும் இயந்திர அழுத்தங்களுக்கு உட்படுத்தப்படுகின்றன. இந்த அபாயங்களைக் குறைப்பதில் நீண்ட வெல்ட் நெக் விளிம்புகள் முக்கிய பங்கு வகிக்கின்றன.
கடல் எண்ணெய் தளங்கள் மற்றும் அணு மின் நிலையங்கள் போன்ற தொழில்களில், தோல்வி என்பது ஒரு விருப்பமல்ல - நீண்ட வெல்ட் நெக் விளிம்புகளை விருப்பமான தேர்வாக மாற்றுவது.
| அம்சம் | லாங் வெல்ட் நெக் ஃபிளேன்ஜ் | ஸ்டாண்டர்ட் வெல்ட் நெக் ஃபிளேன்ஜ் |
|---|---|---|
| ஹப் நீளம் | நீட்டிக்கப்பட்டது | தரநிலை |
| மன அழுத்தம் விநியோகம் | சிறப்பானது | மிதமான |
| சோர்வு எதிர்ப்பு | உயர் | கீழ் |
| வழக்கமான பயன்பாடு | உயர் அழுத்தம் மற்றும் முக்கியமான அமைப்புகள் | பொது குழாய் அமைப்புகள் |
நீண்ட வெல்ட் கழுத்து விளிம்புகள் பொதுவாக மோசடி மூலம் தயாரிக்கப்படுகின்றன, அதைத் தொடர்ந்து துல்லியமான எந்திரம். செயல்முறை அடங்கும்:
உற்பத்தியாளர்கள் விரும்புகிறார்கள்லோங்கன்சர்வதேச தரங்களுக்கு இணங்குவதை உறுதி செய்வதற்காக கடுமையான தரக் கட்டுப்பாட்டு அமைப்புகளை செயல்படுத்த வேண்டும்.
| பொருள் | தரநிலை | வழக்கமான பயன்பாடு |
|---|---|---|
| கார்பன் ஸ்டீல் | ASTM A105 | எண்ணெய் மற்றும் எரிவாயு, பொது சேவை |
| குறைந்த அலாய் ஸ்டீல் | ASTM A182 F11/F22 | உயர் வெப்பநிலை சேவை |
| துருப்பிடிக்காத எஃகு | ASTM A182 F304/F316 | அரிக்கும் சூழல்கள் |
| டூப்ளக்ஸ் ஸ்டீல் | ASTM A182 F51/F53 | கடல் & கடல் |
நீண்ட வெல்ட் கழுத்து விளிம்புகள் பொதுவாக இதற்கு இணங்க தயாரிக்கப்படுகின்றன:
ஒரு சப்ளையரைத் தேர்ந்தெடுக்கும்போது, பின்வரும் காரணிகளைக் கவனியுங்கள்:
லோங்கன்நம்பகமான முன்னணி நேரங்கள் மற்றும் கடுமையான தர உத்தரவாதத்துடன் உயர்தர நீண்ட வெல்ட் நெக் விளிம்புகளை வழங்குவதற்காக அங்கீகரிக்கப்பட்டுள்ளது.
அவை பொதுவாக தனிப்பயனாக்கப்பட்டவை ஆனால் ASME மற்றும் ASTM தரநிலைகளின்படி வடிவமைக்கப்பட்டுள்ளன.
நீட்டிக்கப்பட்ட மையம், கூடுதல் பொருள் மற்றும் எந்திரம் ஆகியவை அதிக ஆரம்ப செலவில் விளைகின்றன - ஆனால் நம்பகத்தன்மையின் மூலம் நீண்ட கால சேமிப்பை வழங்குகிறது.
ஆம், குறிப்பாக துருப்பிடிக்காத எஃகு அல்லது டூப்ளக்ஸ் உலோகக் கலவைகளிலிருந்து தயாரிக்கப்படும் போது.
வழக்கமான ஆய்வுகளில் UT, RT, பரிமாண சோதனைகள் மற்றும் PMI சோதனை ஆகியவை அடங்கும்.
நீண்ட வெல்ட் கழுத்து விளிம்புகள் உயர் அழுத்த மற்றும் முக்கியமான குழாய் அமைப்புகளில் இன்றியமையாத அங்கமாகும். அவற்றின் சிறந்த வடிவமைப்பு, மேம்படுத்தப்பட்ட அழுத்த விநியோகம் மற்றும் விதிவிலக்கான ஆயுள் ஆகியவை பாதுகாப்பு மற்றும் செயல்திறனை சமரசம் செய்ய முடியாத தொழில்களுக்கு விருப்பமான தீர்வாக அமைகின்றன.
பொறியியல் நிபுணத்துவத்தால் ஆதரிக்கப்படும் நம்பகமான, உயர்தர நீண்ட வெல்ட் நெக் விளிம்புகளை நீங்கள் தேடுகிறீர்கள் என்றால்,லோங்கன்உங்கள் நம்பகமான பங்குதாரர்.எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் திட்டத் தேவைகளைப் பற்றி விவாதிக்கவும் மற்றும் தொழில்முறை தொழில்நுட்ப ஆதரவைப் பெறவும்.
