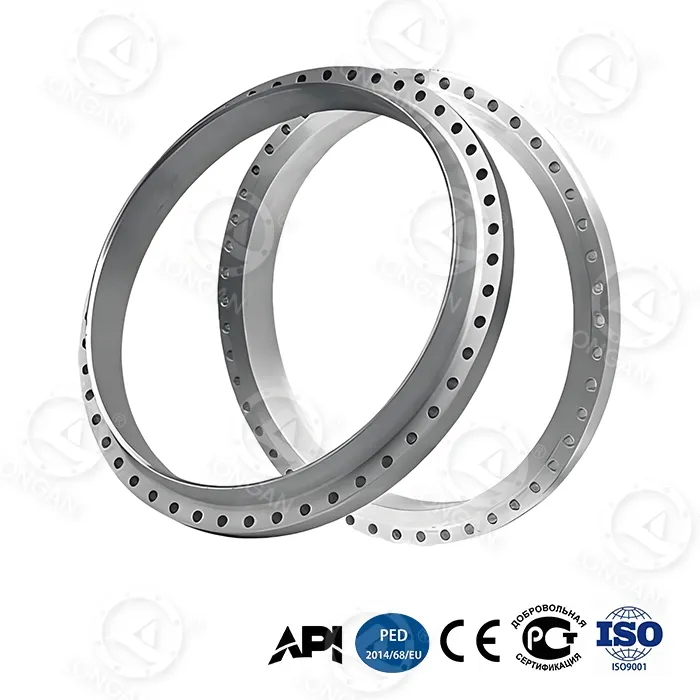

பெரிய அளவு Flange

தயாரிப்பு நன்மைகள் தரவு வழங்கல்

1. அதிக அழுத்தத் திறன்

பெரிய அளவிலான விளிம்புகள் வழக்கமான அழுத்தம் வரம்பு > 100 பார் முதல் > 250 பார் அல்லது அதற்கு மேல் இருக்கும், இது அதே தரத்தின் நிலையான விளிம்புகளின் அழுத்தத்தை விட ஐந்து மடங்கு அதிகமாகும். எடுத்துக்காட்டாக, DN600 இல் வகுப்பு 900 விளிம்புகளின் மதிப்பிடப்பட்ட அழுத்தம் அதே அளவிலான 150 ஃபிளாஞ்ச்களை விட அதிகமாக உள்ளது.

2. கணிசமாக அதிகரித்த சுவர் தடிமன் மற்றும் கட்டமைப்பு வலிமை (மேம்படுத்தப்பட்ட கட்டமைப்பு ஒருமைப்பாடு):

பெரிய அளவிலான விளிம்புகள் அதிக குவிந்த மேற்பரப்புகள், தடிமனான விளிம்பு கழுத்துகள் மற்றும் பெரிய போல்ட் துளைகள், அதிர்வு மற்றும் வளைவுக்கு வலுவான எதிர்ப்பை வழங்குகிறது.

உதாரணமாக ASME B16.5 DN600, Class 150 vs Class 900 RF flange ஐ எடுத்துக் கொள்ளுங்கள்:

ஃபிளாஞ்ச் தடிமன், வகுப்பு 900: ~ 152.4 மிமீ, வகுப்பு 150: ~ 38.1 மிமீ, வகுப்பு 900 தடிமன் வகுப்பு 150 ஐ விட 4 மடங்கு அதிகம்.

போல்ட்களின் எண்ணிக்கை வகுப்பு 900 இல் 24 M36 போல்ட்கள் உள்ளன, வகுப்பு 150 இல் 20 M24 போல்ட்கள் மட்டுமே உள்ளன

போல்ட் விட்டம் 50% அதிகரித்தது, போல்ட் அளவு 20% அதிகரித்துள்ளது, மற்றும் கிளாம்பிங் விசை அதிகரித்தது.

வகுப்பு 900 ஃபிளேன்ஜ் போல்ட் வட்டத்தின் விட்டம், 150 ஃபிளாஞ்ச் விட்டத்துடன் ஒப்பிடும்போது ~114.3 மிமீ அதிகரித்துள்ளது, இது அதிக போல்ட் விநியோக இடத்தை வழங்குகிறது.

3. மிகவும் வலுவான சீல் செயல்திறன்

பெரிய சீலிங் மேற்பரப்பு தொடர்பு பகுதி, அதிக அழுத்தம் மற்றும் உயர் வெப்பநிலை சூழலில் நீண்ட கால பூஜ்ஜிய கசிவு.

அதிக போல்ட் நேரடியாக அதிக கேஸ்கெட் சீல் சக்தியை உருவாக்குகிறது.

பெரிய அளவிலான விளிம்புகளின் ரிங் கேஸ்கெட்டின் வடிவமைப்பு கசிவு விகிதம் பொதுவாக 10^-6 std cm³/sec He ஐ விட குறைவாக இருக்க வேண்டும், இது காற்று புகாத அடைப்பை அடைய முடியும், இது மென்மையான கேஸ்கட்களுக்கான சாதாரண விளிம்புகளின் தேவைகளை விட அதிகமாக உள்ளது.

4. தனிப்பயனாக்கப்பட்ட தேவைகள்

இந்த தயாரிப்புக்கு தரமற்ற அளவுகள், பொருட்கள் மற்றும் பூச்சுகளுக்கான தனிப்பயனாக்கப்பட்ட தேவைகள் தேவை. லாங்கன் இதில் நிபுணத்துவம் பெற்றவர்.

அளவு தரத்திற்கு அப்பாற்பட்டது மற்றும் தனிப்பயனாக்கப்பட்ட செயலாக்கம் தேவைப்படுகிறது.

பொதுவாகப் பயன்படுத்தப்படும் அரிப்பை எதிர்க்கும் அலாய் பொருட்கள்: (சூப்பர் டூப்ளெக்ஸ் 2507, இன்கோனல் 625/825, மோனல், ஹாஸ்டெல்லோய் போன்றவை), மகசூல் வலிமை > 600 MPa அல்லது அதற்கு மேல் அடையலாம்.

சிறப்பு பூச்சுகளின் தடிமன் 250-500 μm ஐ அடையலாம், மற்றும் லைனிங்கின் தடிமன் 3-6 மிமீ ஆகும், இது தனிப்பயனாக்கப்படலாம்.

இறுதியாக, லாங்கன் என்பது தனிப்பயனாக்கப்பட்ட பெரிய அளவிலான விளிம்புகளின் தயாரிப்பில் நிபுணத்துவம் பெற்ற ஒரு சக்திவாய்ந்த தொழிற்சாலை என்பதை நான் வலியுறுத்த விரும்புகிறேன், இது இந்த தயாரிப்பின் உங்கள் கற்பனைகளை முழுமையாக பூர்த்தி செய்யும். வந்து எங்களைத் தொடர்பு கொள்ளுங்கள், நாங்கள் எப்போதும் வரவேற்கிறோம்!
