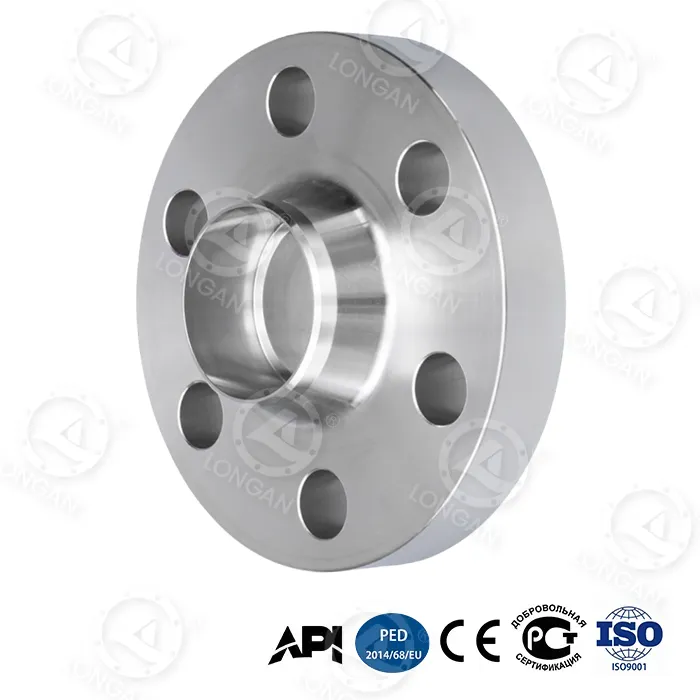

304 நெக் பட் வெல்டிங் ஃபிளேன்ஜ்

தொழில்நுட்ப விவரக்குறிப்புகள்

1. பொருள் சான்றிதழ் (ASTM A182 F304)

உறுப்பு நிலையான மதிப்பு செயல்பாடு சோதனை வழக்கு

Ni 8.0~11.0% ஆஸ்டெனைட் நிலைத்தன்மை 9.2%

சி ≤0.08% - 0.05%

Cr 18.0~20.0% ஆக்சிடேஷன் அரிப்பைப் பாதுகாப்பு 18.8% (ஸ்பெக்ட்ரோமீட்டர்)

2. அழுத்தம்-வெப்பநிலை

வெப்பநிலை (°C) வகுப்பு 150 (பார்) வகுப்பு 300 (பார்)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. இயந்திர பண்புகள்

அளவுரு 304 Flange மதிப்பு நிலையான அடிப்படை

உள் விட்டம் சகிப்புத்தன்மை (NPS 12") ±0.25mm ASME B16.5 அட்டவணை5

இழுவிசை வலிமை 515 MPa ASTM A182

மகசூல் வலிமை 205 MPa ASTM A182

போல்ட் துளை மைய வட்டம் விலகல் ±0.8mm MSS SP-44

பொருந்தக்கூடிய காட்சிகள்

பரிந்துரைக்கப்பட்ட காட்சிகள் சகிக்கக்கூடிய ஊடகங்கள் தடைசெய்யப்பட்ட காட்சிகள் மாற்று தீர்வுகள்

குறைந்த அழுத்த அழுத்தப்பட்ட காற்று உலர் காற்று (பனி புள்ளி <-40°C) கந்தகம் கொண்ட ஈரப்பதமான காற்று நிக்கல் பூசப்பட்ட கார்பன் எஃகு

உணவு உபகரணங்கள் பால் பொருட்கள், சாறு (pH>4.5) குளோரின் கொண்ட கிருமிநாசினிகள் 316L flange

நகராட்சி நீர் வழங்கல் நன்னீர், குடிநீர் கடல்நீர்/அதிக குளோரின் நீர் (>50ppm Cl⁻) 316 விளிம்பு

HVAC சூடான நீர் (<80°C), நீராவி ஹைட்ரோகுளோரிக் அமிலம்/சல்பூரிக் அமிலம் (pH<4) ஹாஸ்டெல்லாய் அலாய்

304 நெக் பட் வெல்டிங் ஃபிளேன்ஜை ஏன் தேர்வு செய்ய வேண்டும்?

1. குறைந்த செலவு

பொருள் அலகு விலை (பெஞ்ச்மார்க்) சேவை வாழ்க்கை விரிவான செலவு (10 ஆண்டுகள்)

316 விளிம்பு 2.3x 15 ஆண்டுகள் + 1.2x

304 நெக் பட் வெல்டிங் ஃபிளேன்ஜ் 1.6x 10 ஆண்டுகள் + 1.0x

கார்பன் எஃகு விளிம்பு 1.0x 2 ஆண்டுகள் (துரு கசிவு) 2.8x

2. கட்டமைப்பு வடிவமைப்பு நன்மைகள்

சீலிங் மேற்பரப்பு துல்லியம்: 304 துருப்பிடிக்காத எஃகு கழுத்து வெல்டிங் விளிம்பின் RF மேற்பரப்பு கடினத்தன்மை 125-250μin Ra ஆகும், இது கேஸ்கெட் சீல் நம்பகத்தன்மையை உறுதி செய்கிறது.

குறுகலான கழுத்து மாற்றம்: மன அழுத்தம் செறிவு காரணியை 40% குறைக்கவும் மற்றும் வெல்ட் சோர்வு ஆயுளை நீட்டிக்கவும்.

3. அடிப்படை அரிப்பு எதிர்ப்பு

உப்பு தெளிப்பு சோதனை: 500 மணிநேரத்திற்கு சிவப்பு துரு இல்லை

குரோமியம்-நிக்கல் பாதுகாப்பு அடுக்கு: Cr உள்ளடக்கம் ≥18% நீர், நீராவி மற்றும் பலவீனமான அமிலம் (pH>4.5) ஆகியவற்றிலிருந்து அரிப்பைத் தடுக்க ஒரு செயலற்ற படமாகிறது.

வரம்பு விளக்கம்: குளோரைடு அயனிகள்>50பிபிஎம் (கடல்நீர் போன்றவை) உள்ள சூழல்களுக்கு ஏற்றதல்ல, மேலும் 316ஐ இந்த நேரத்தில் மேம்படுத்த வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: 316 ஃபிளேன்ஜின் விலை வித்தியாசம் என்ன?

பதில்: 304 நெக் பட் வெல்டிங் ஃபிளேன்ஜின் விலை அதே விவரக்குறிப்புகளின் கீழ் 30~35% குறைவாக உள்ளது (நிக்கல் மற்றும் மாலிப்டினம் உள்ளடக்கத்தில் உள்ள வேறுபாடு காரணமாக). ஊடகத்தில் குளோரைடு அயனிகள்/அமிலங்கள் இல்லை என்றால், 304ஐத் தேர்ந்தெடுப்பது மிகவும் சிக்கனமானது.

Q2: வெளிப்புற குழாய்களுக்கு 304 பயன்படுத்த முடியுமா?

பதில்: குறைந்த ஈரப்பதத்தில் (<60%) RH) இது உப்பு இல்லாத சூழலில் நீண்ட நேரம் பயன்படுத்தப்படலாம்; கடலோர/தொழில்துறை பகுதிகளில் அரிப்பு எதிர்ப்பு பூச்சு தேவைப்படுகிறது, இல்லையெனில் 2-3 ஆண்டுகளுக்குள் குழி ஏற்படலாம்.
